配色

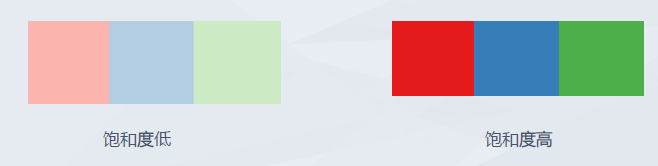

配色的分类

  • 柔和的颜色：饱和度低
  • 强烈的颜色：饱和度高

配色的基本原则

颜色为数据逻辑服务

  • 有意义的颜色
    • 显示分组
      • 用不同的颜色来表达区别
      • 用相近的颜色表示同一分组
    • 用配色突出关键数据
  • 多用相似色
    • 同一色系或者色轮上相邻
    • 多个数据的话不要超过三个色系
    • 建议多用内置颜色或者参考成熟的配色方案
  • 根据图面积选色
    • 大面积的图使用柔和的颜色(柱状图/面积图)
    • 小面积的图使用强烈的颜色(折线图/散点图)

用数据说话，用图片表达，用逻辑自洽

图片既包含数据，又必须体现出数据之间的逻辑关系以及数据和结论的逻辑关系

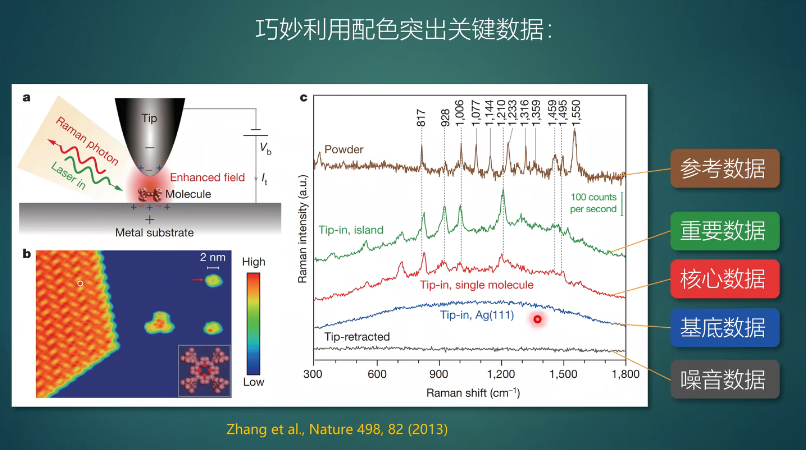

  • 配色：突出关键数据，展示逻辑关系
  • 配图：最好有一个主色调(1/3到一半)，然后使用近似色作为辅助色，其他颜色为互补色、组合色
  • 尽可能使用柔和的颜色（明色、暗色、混色），避免使用亮绿亮蓝亮青亮紫（纯色）

近似色：光谱上相近的颜色

互补色：对比色

配色推荐

柱状图

不同形式及颜色设置方法

  • by Plot
    • 简单柱状图
    • 堆叠柱状图
    • 堆叠分组柱状图
  • by Point
    • 分组柱状图

1组柱状图 -- 1列数据

配色推荐

  • 1列数据

  • 单色

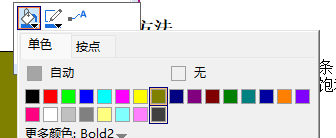

  • 不要用标准色 ，避免明度高的颜色，即图中的标准色

  • 饱和度高的颜色， 选用窄一些的柱体； 饱和度低的颜色， 选用宽一些的柱体
方法

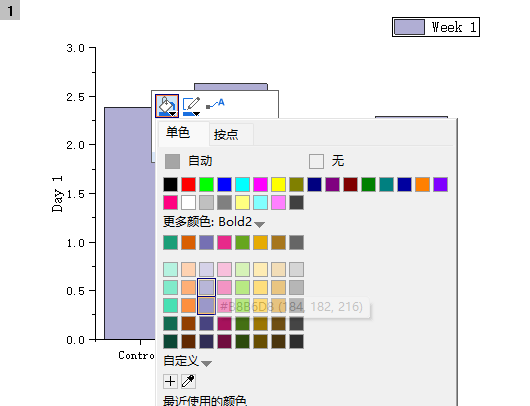

  • 直接采用柔和的颜色条中的颜色

  • 在内置颜色条中选择饱和度低的颜色

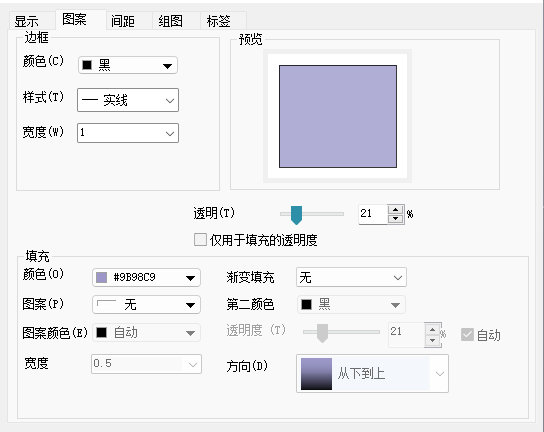

  • 设置透明度

常见的问题

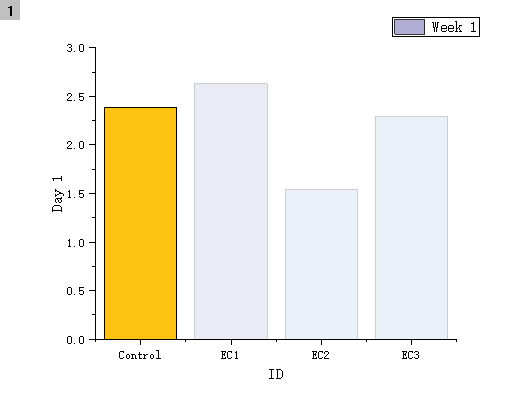

  1. 给某个柱体单独设置颜色

    • 单独选中这个柱体，添加特殊点(这样单独选中就添加了特殊点了)，进行颜色设置

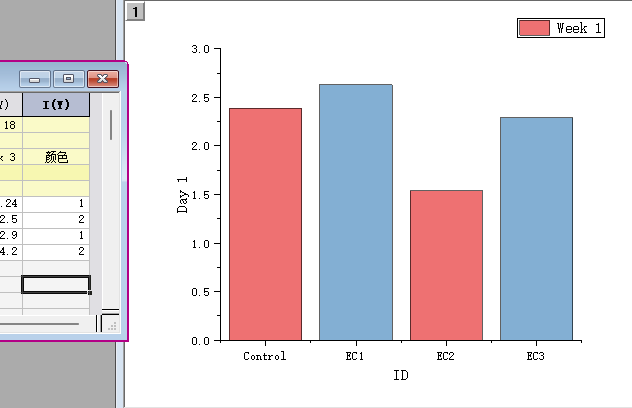

    • 把柱体对应到某个数据列

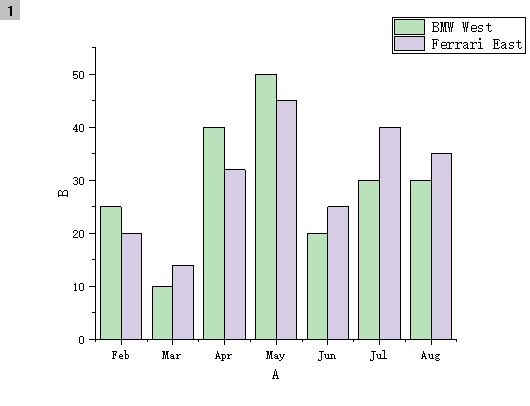

2组柱状图 -- 2列数据

配色推荐
  • 内置颜色条随便用
  • 注意不要选太接近的颜色就好

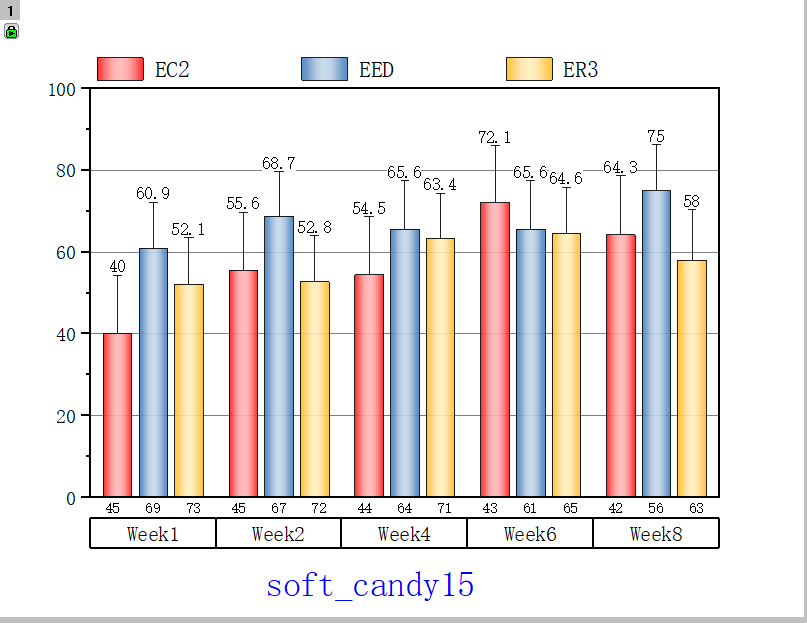

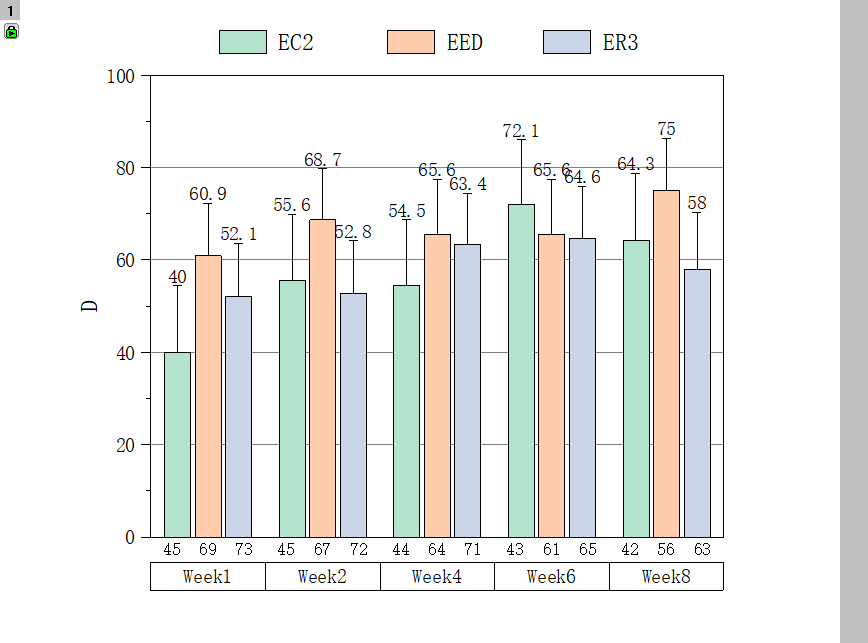

3组柱状图 -- 3组数据

配色推荐
  • 相近的色系。
  • 不要选用对比太强烈的颜色
  • 不要滥用图案，不建议图案颜色共同使用
  • 黑白图可以把灰度和图案进行搭配

常见的问题

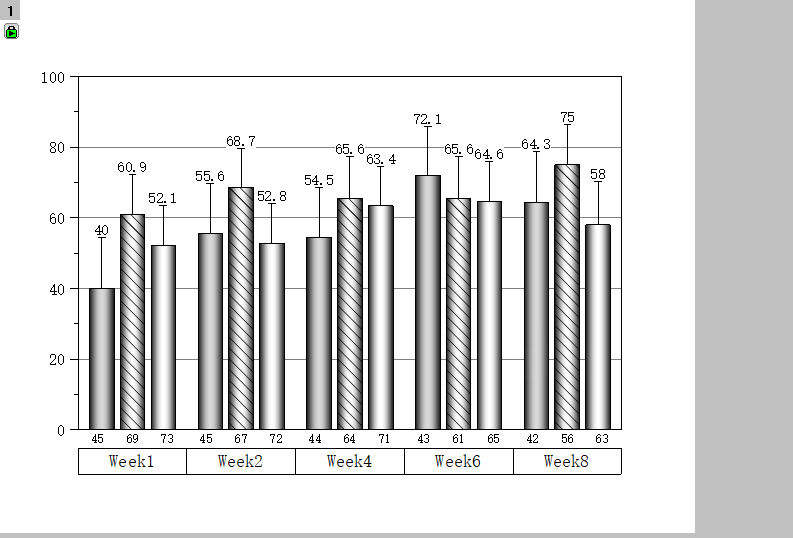

画出有三维感的二维柱状体

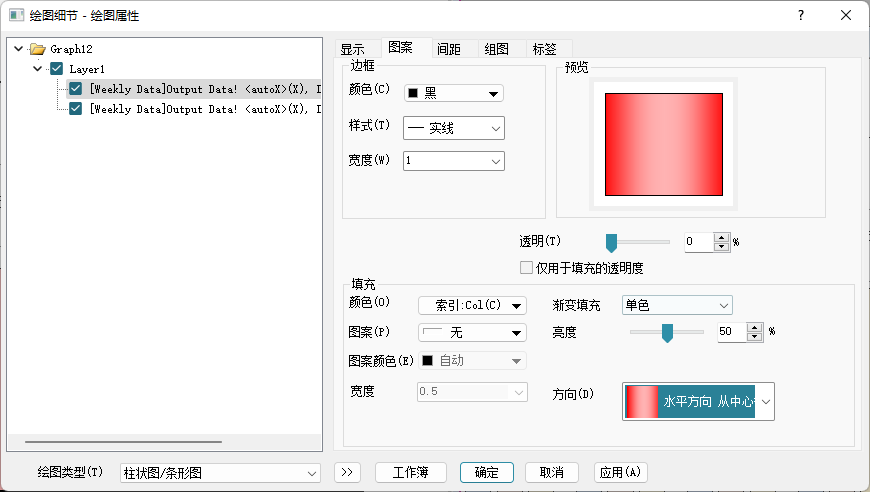

点击柱体，在绘画属性中，选择渐变填充，单色，方向选择水平方向，从中心到两边

多组柱状图 -- 多组数据

这里以6组数据为例

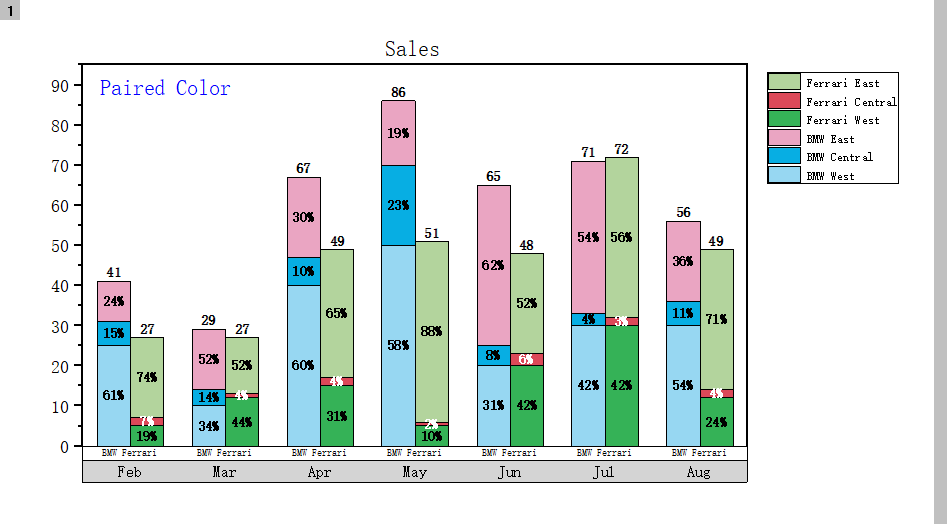

堆叠柱状图配色推荐
  • 面积小的部分使用比较深或者鲜明的颜色
多组数据配色推荐
  • 类似的颜色(相近的色系， 或者相近的明度)
  • 直接采用内置或者分享配色中的数量相近的颜色条

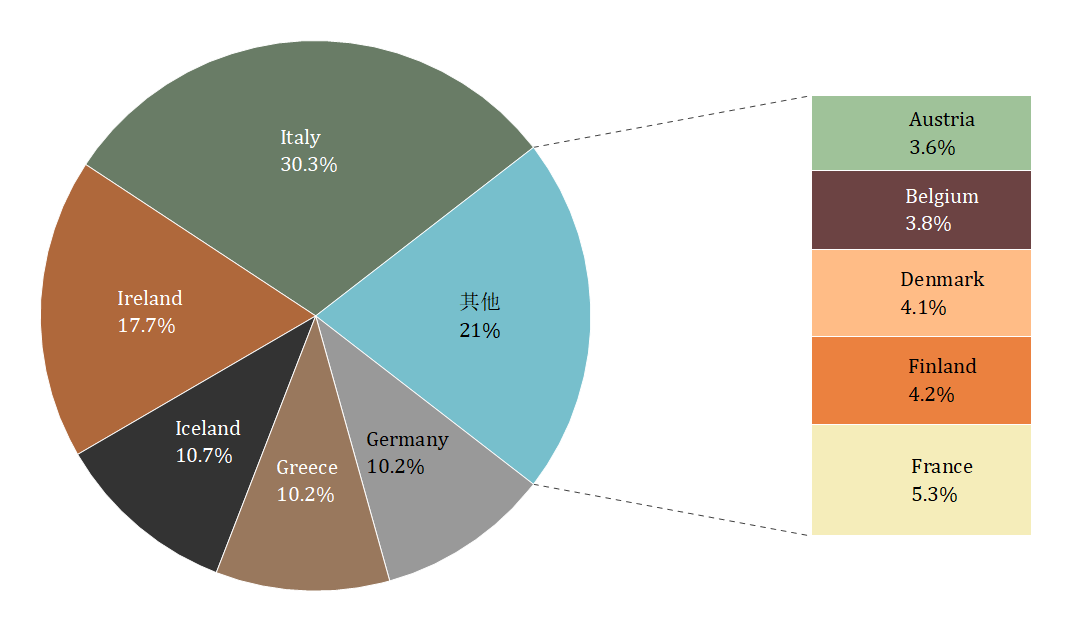

饼图

特点

  • 颜色按点设置
  • 通常颜色比较多

饼图配色推荐

  • 面积小的部分使用比较深或者鲜明的颜色
  • 用内置配色搭配

折线图

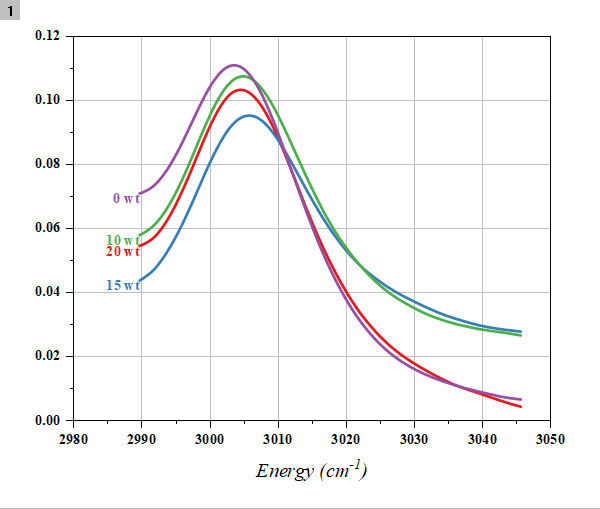

简单折线图

要点

  • 交错重叠的折线不能太多。

    • 如果超过四条， 建议改用堆叠折线图或者考虑其他表达方式。

  • 使用强烈的颜色

  • 线条设置得粗一些，一般设置为3

  • 黑白图: 颜色， 线型，双线综合运用

  • 折线图使用的颜色

    • Color4Line
    • Candy
    • Bold1
    • Bold2
    • strong14
    • strong_vangogh7

    都是一些比较强烈的颜色

多条成组数据折线图

特点
  • 连续变化的成组数据
配色推荐

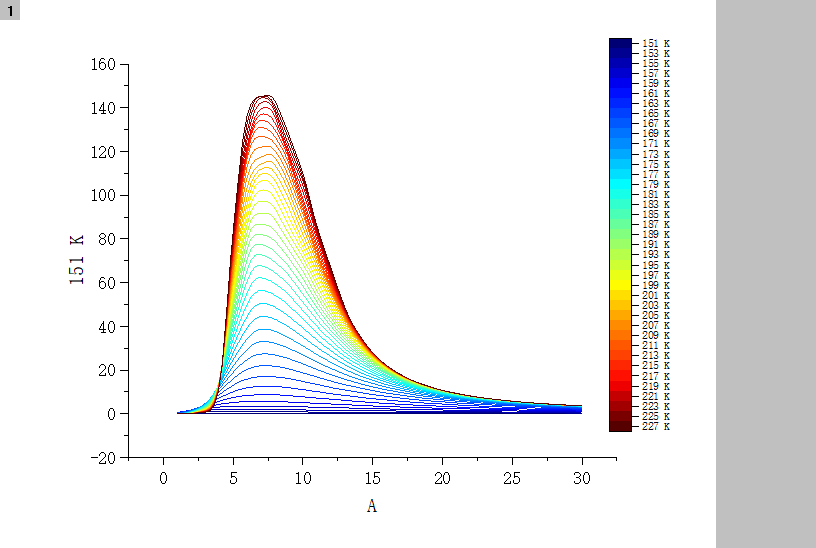

  • 渐变，使用Palette
适用于多条曲线的 Palette

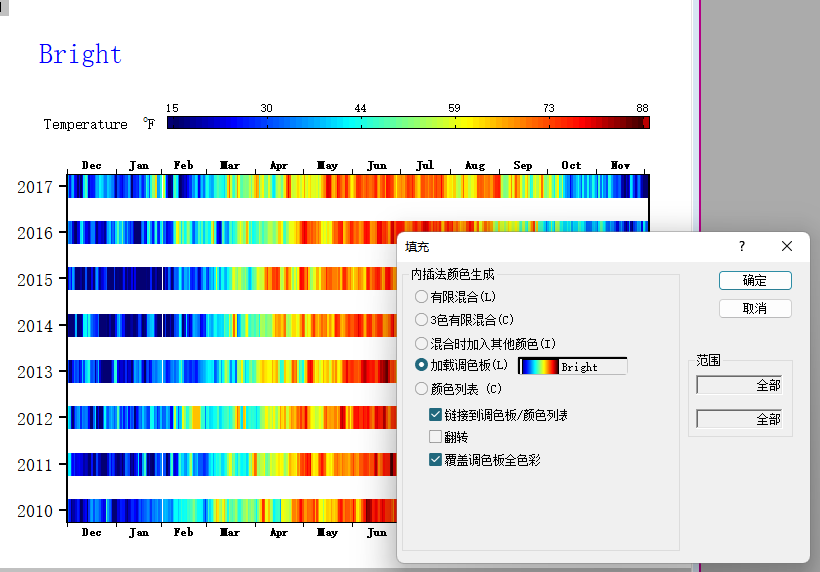

  • Bright
  • Spetrum
  • Rainbow_Modify
  • Heatmap4ColorBlind
  • Plasma
  • Maple

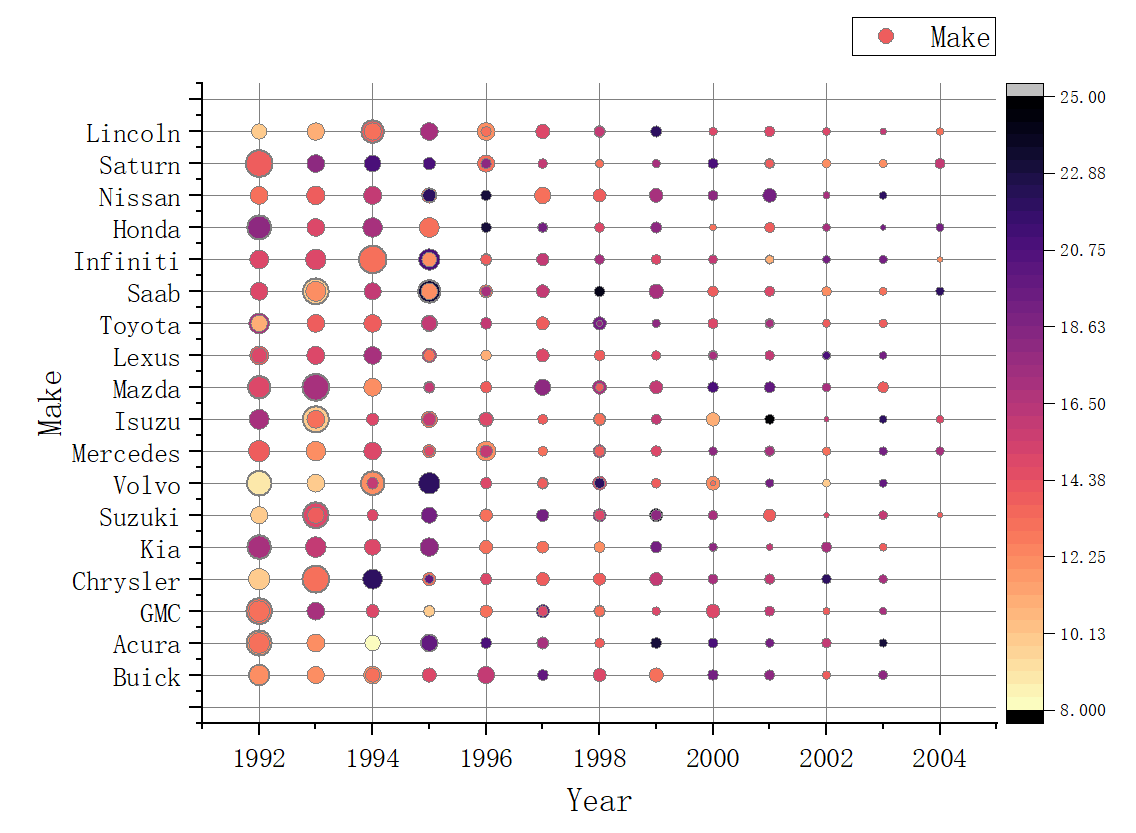

散点图

普通散点图

配色推荐

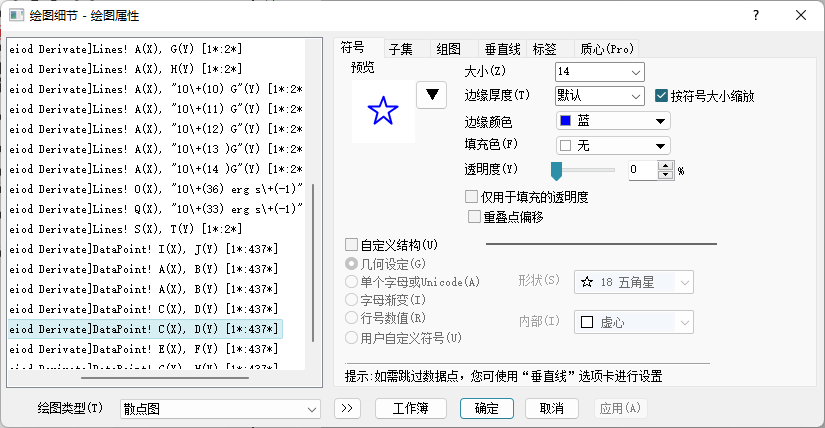

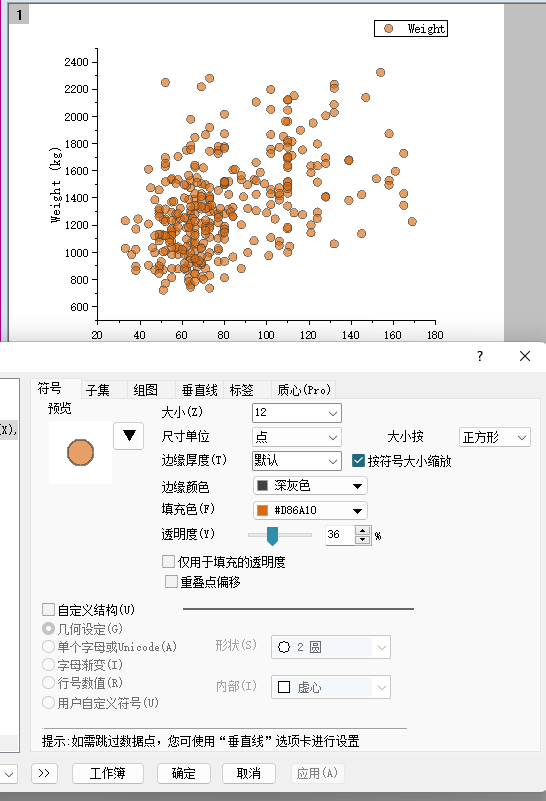

  • 空心圆点， 边缘用深灰色，中间填柔和的颜色

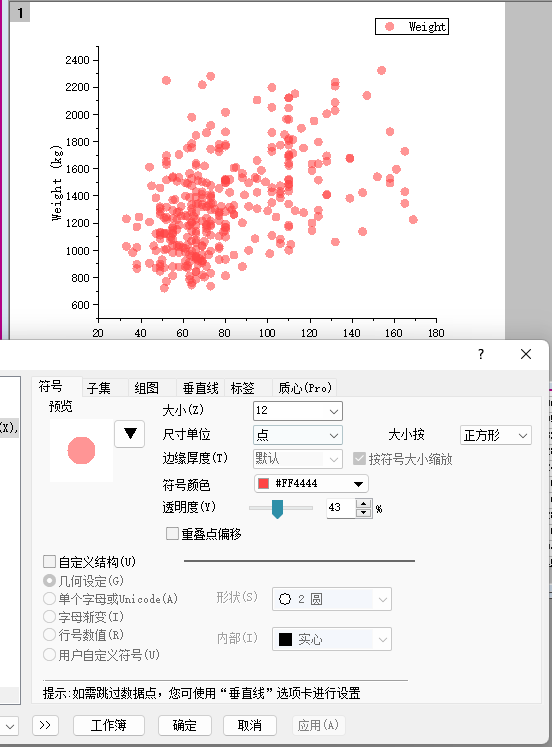

  • 实心圆点， 用强烈的颜色加透明度

  • 按需用大小和颜色表达第三第四维度数据

大小选择某一列数据映射，颜色选择某一列数据进行映射

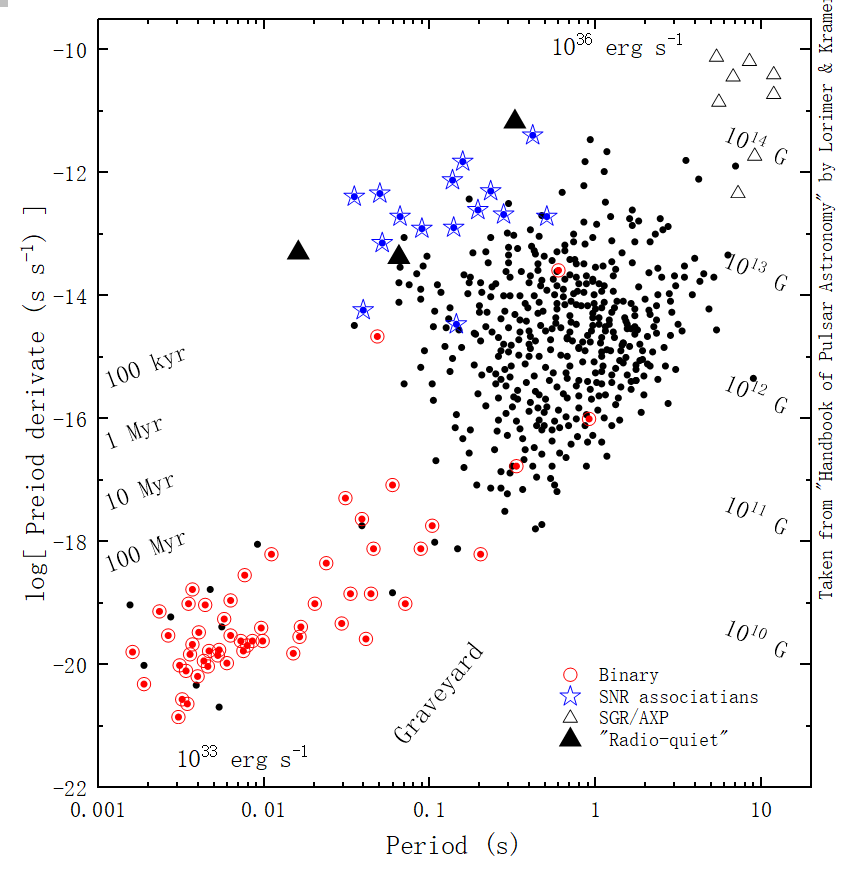

种类繁多的散点图

方法

  • 综合运用 形状和颜色

要点

  • 数量多的用小点，少的用大点
  • 可以复合两种样式表达 （例：圆圈+圆点，星星+圆点）

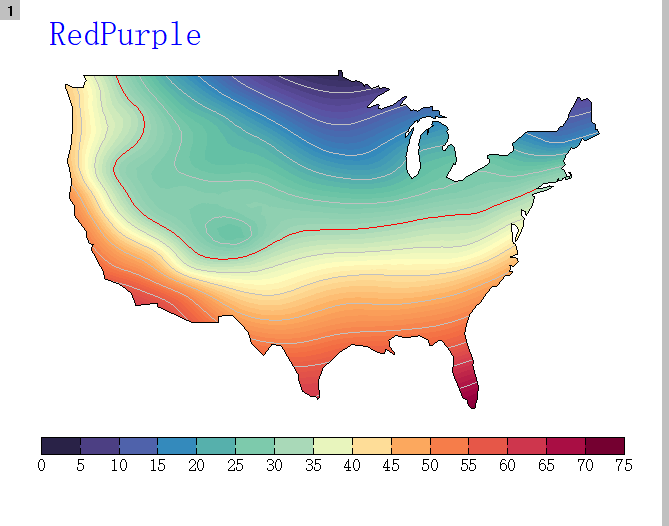

等高线图

配色推荐

  • 使用 Pallette
  • 如何使颜色过渡平滑：设置 minor level

热图

可以在设置颜色选项中选择

自定义配色

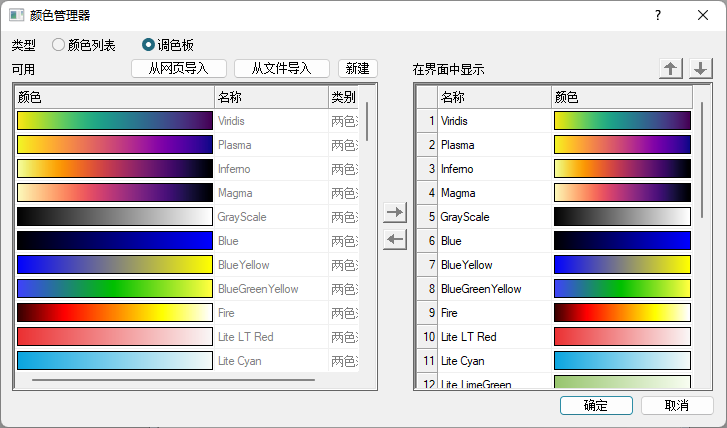

颜色管理器

可以选择是颜色列表还是调色板

  • 导入颜色方案

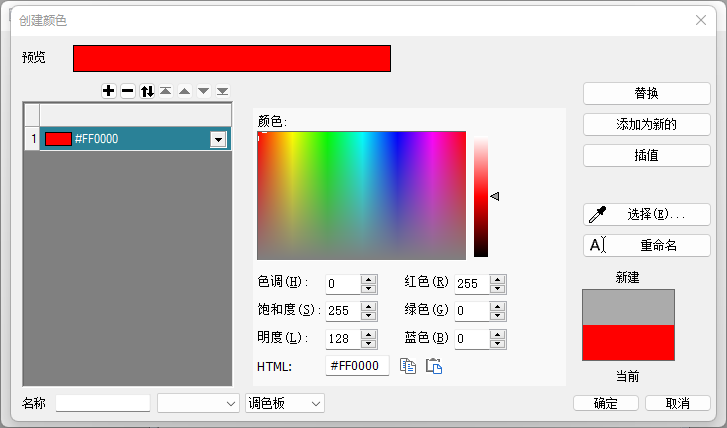

  • 新建颜色方案

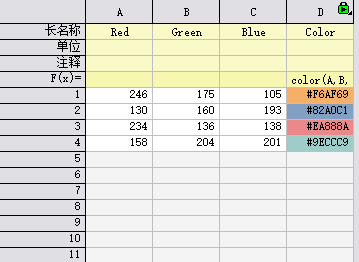

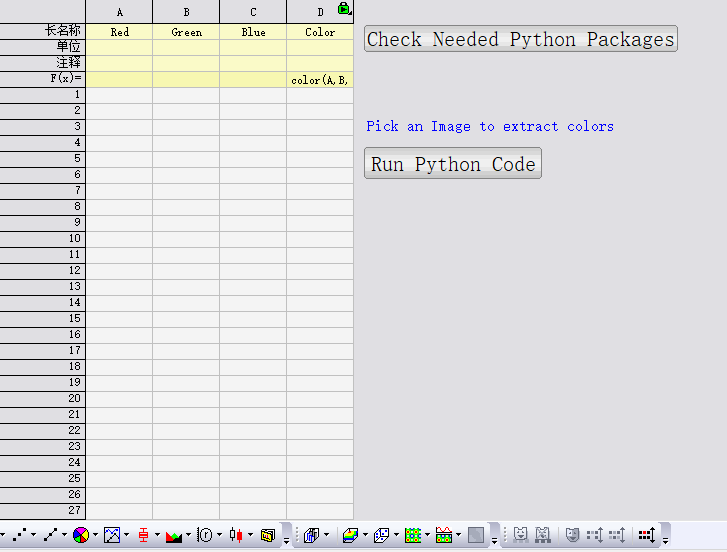

提取图片中的颜色

  • 模板提取

导入图片可以提取图片中的颜色

  • 用滴管提取

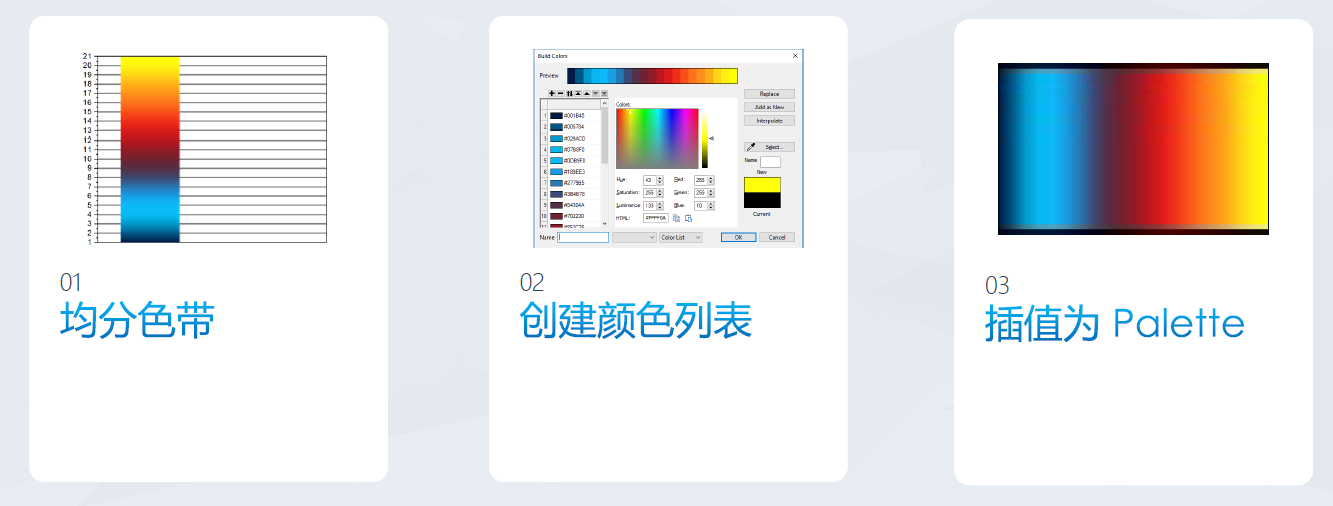

Palette（调色板）的创建

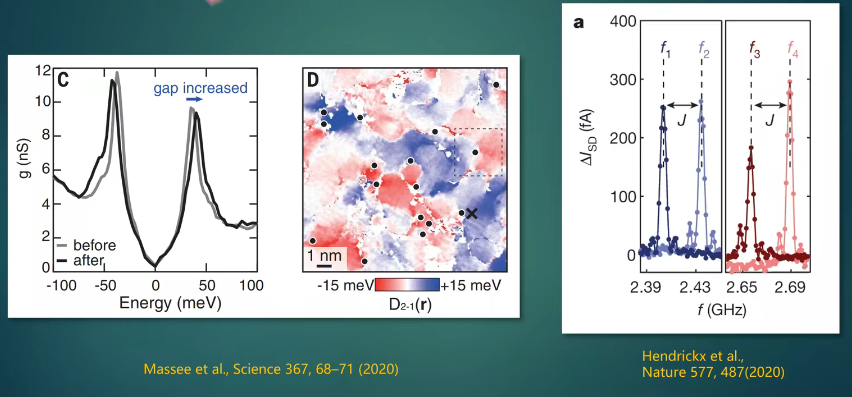

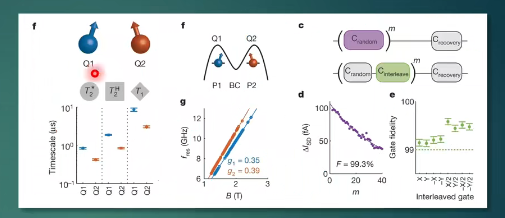

数据点、数据线 配色注意点

单条数据线

  • 最常用（保险）色：黑色、红色

  • 最流行：深灰蓝、深紫蓝

  • 不宜单独使用绿橙等中间颜色

  • 需要叠加其他色彩信息的单条数据线，宜采用黑色

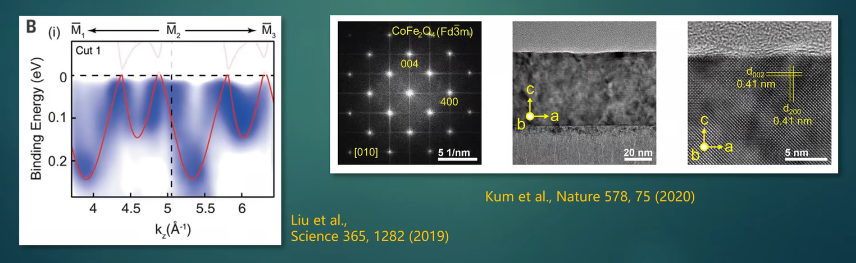

  • 数据非常细密、跳变很多、噪声大，宜使用深灰色，更清晰

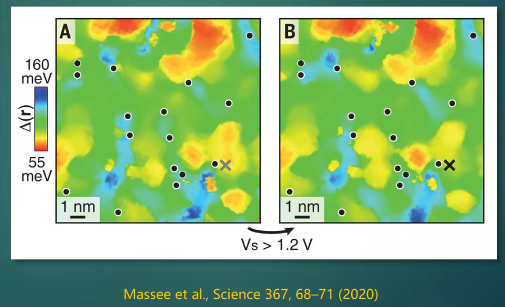

  • 灰度图、伪彩色图中的线条、标记，宜使用红色、黄色、橙色、亮绿等较亮的色彩

  • 多彩色中的同类型数据点，宜使用黑色
    • 如果还不够清楚，加上白色或黑色轮廓

  • 多彩色图中的线，宜采用与白色或者背景色对比较强的颜色

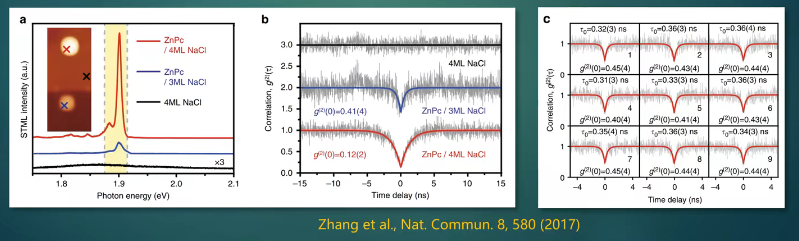

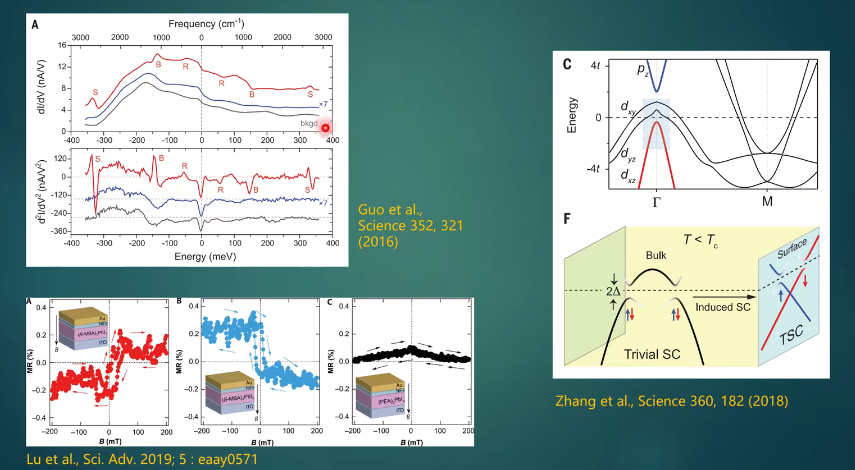

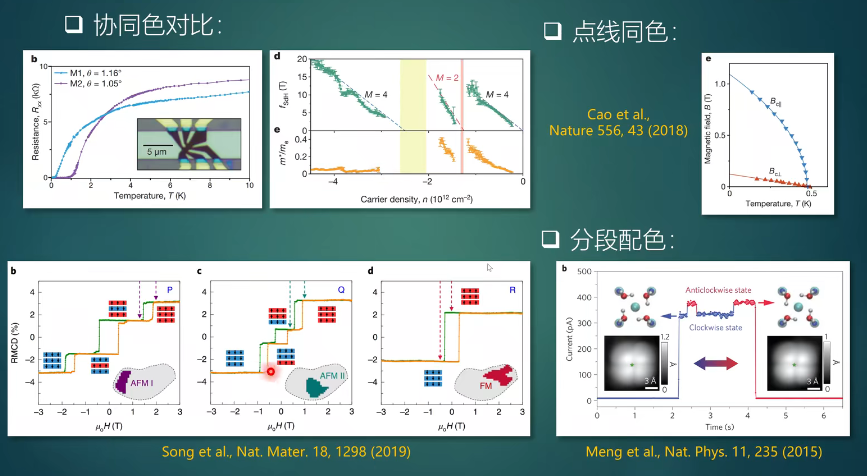

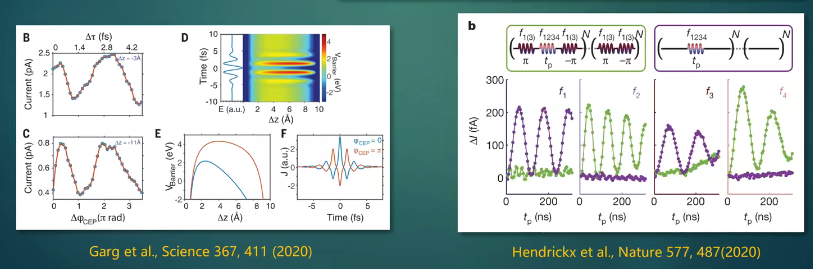

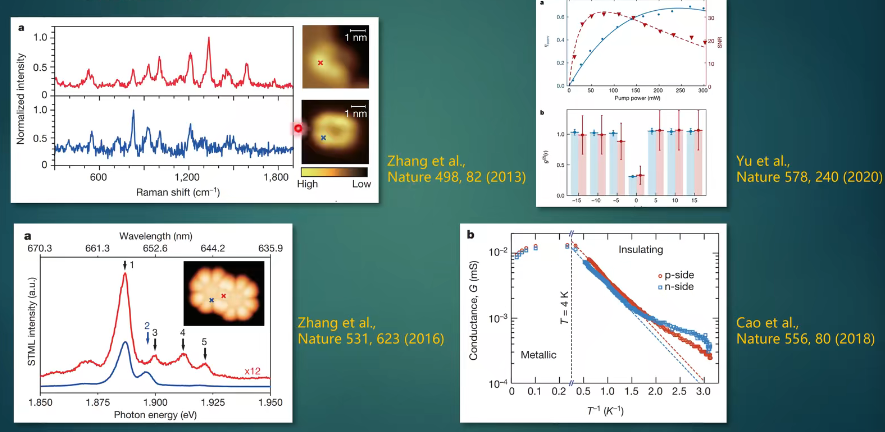

两条数据线

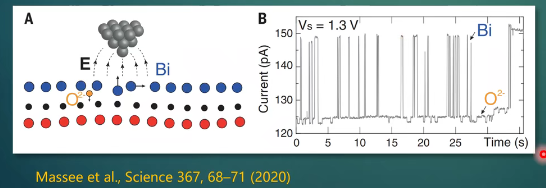

  • 色彩对比：黑 -- 红/蓝/绿，常用于主次对比

  • 红蓝对比：常用于对比数据对比

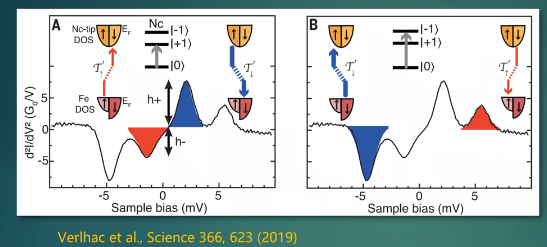

  • 互补色对比：蓝-橙，紫红-青绿

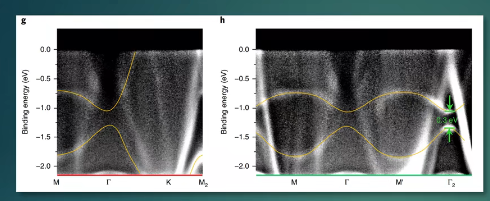

  • 深浅对比：黑-灰，深蓝-浅蓝等，通常表示同一个量的变化

  • 饱和度对比：灰-红，灰-蓝，常用于上叠拟合线、平滑线

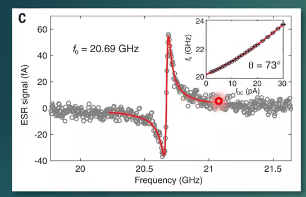

    • 拟合（平滑）数据线：拟合线用彩色，背景数据用灰色

  • 其他的用法

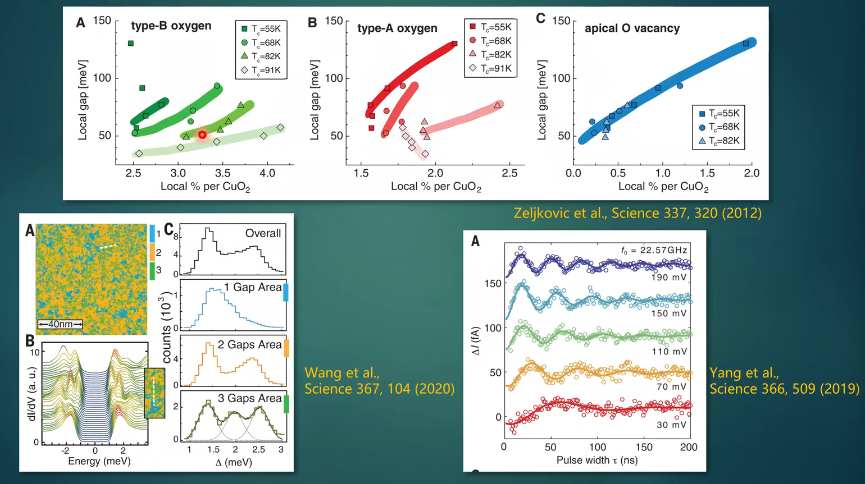

多条数据线

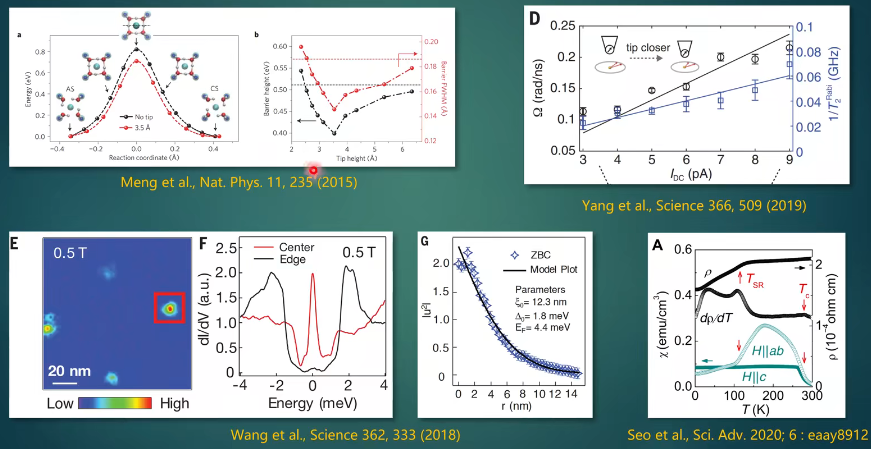

  • 三条数据线常用：黑/灰-红-蓝（黑/灰表示次要）

  • 组合配色

很多数据、成组数据

  • 彩虹色渐变
  • 近似色渐变
  • 深浅渐变
  • 组合渐变

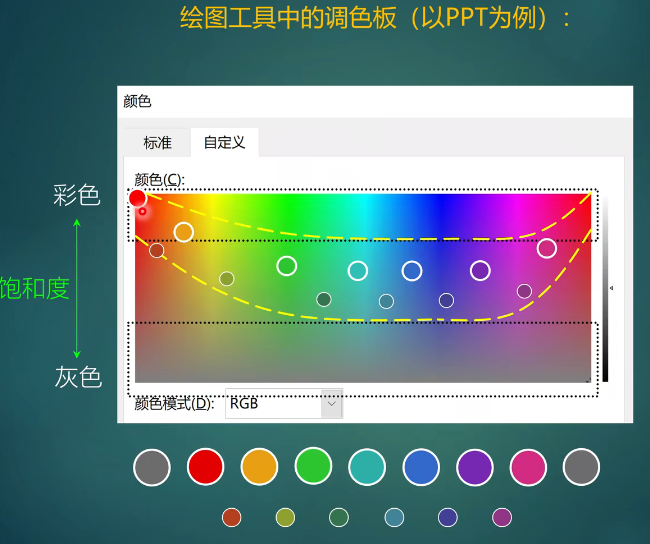

常选颜色区域
