originL2

2022b新功能

• 导出图为SVG格式

  • 支持导出图为SVG格式

• 窗口排列和窗口贴靠

  • 新对话框可按所需顺序排列窗口

  • 支持 theme 保存设置再次使用

  • 拖拽窗口标题栏到工作 区边缘， 窗口自动贴靠一侧分屏显示

  • Shift + 拖拽，并排排列窗口

  • Alt + 拖拽，两窗口交换位置

• 支持GeoTIFF图片

  • GeoTIFF 文件的导入导出
  • 对 GeoTIFF 图片进行图像处理并进一步绘图
  • (批量) 导入 GeoTIFF 格式的栅格数据进行处理分析

• 对RS/GIS数据的进一步支持

  • 对堆叠矩阵或图像进行插值
  • 添加 IDW 和 Kriging算法
  • 导入 NC 时计算指定月份的年平均数据，例如夏季 （6-9月）
  • 堆叠矩阵支持时间维度上计算周期性的数学计算

• Notes窗口支持富文本及图片表格

• 优化了Symbol Map对话框

• 距离标注工具

• 一键添加小图编号

• 坐标轴支持统一的数量级设置

• 断开公式等数据链接，保留数值

跟着论文学绘图

原位拉曼光谱图

数据导入（多个数据文件的导入）

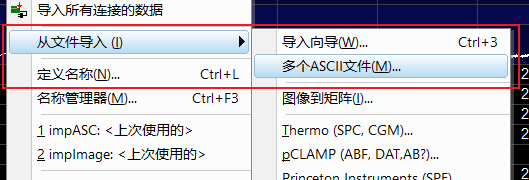

• 使用导入多个ASCII文件（菜单/数据/从文件导入/多个ASCII文件），选中需要导入的11个文件

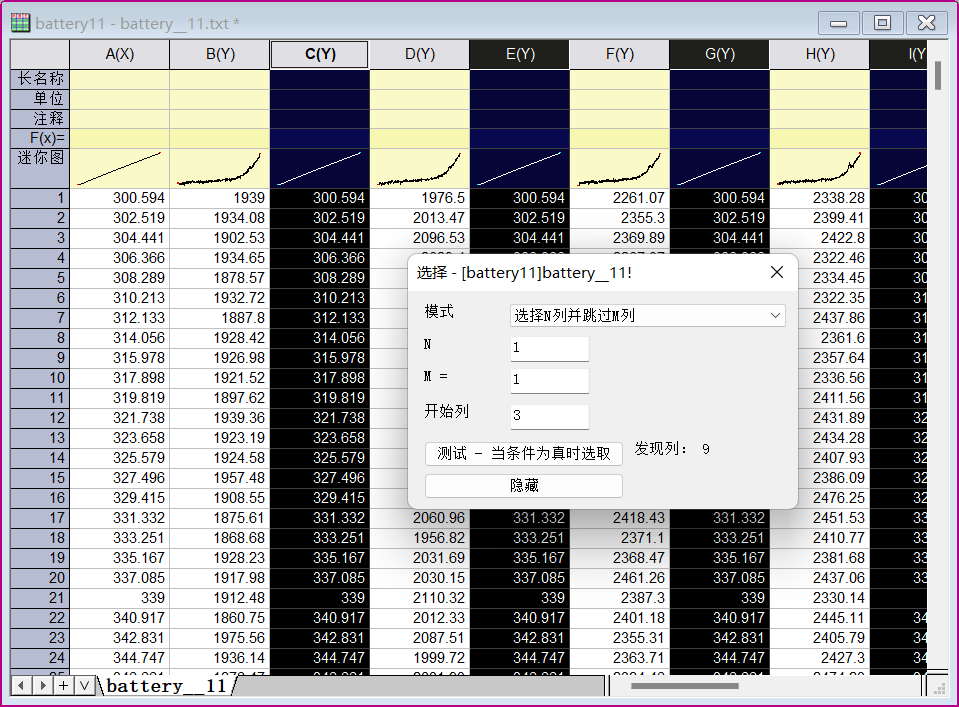

数据筛除（删除重复的X列）

• 原数据中出现了重复的X列，进行删除

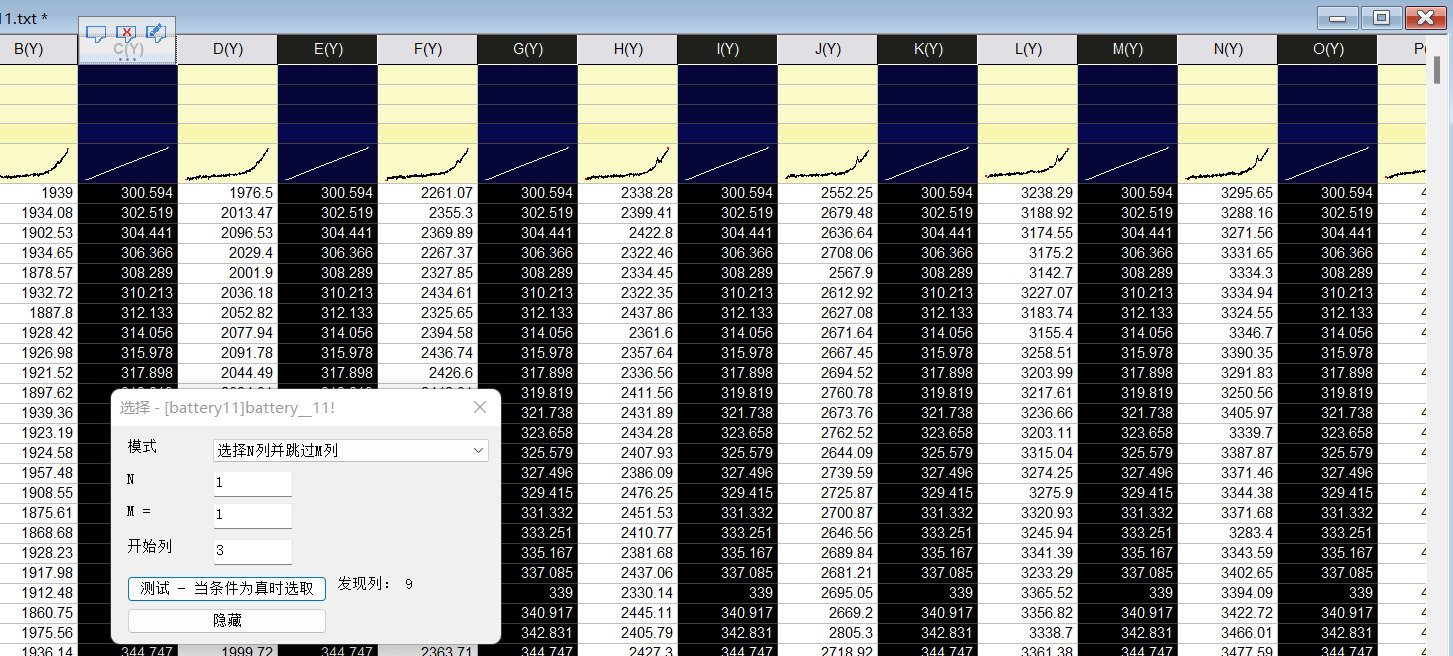

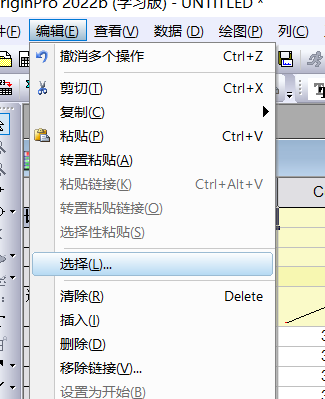

• 选择数据(菜单/编辑/选择)

• 选择跳行模式，设置好测试选中目标行，进行删除（隐藏只是将列隐藏，还是会存在）

设置X轴数据（时间）

• 将其插入到数据列的长名称中

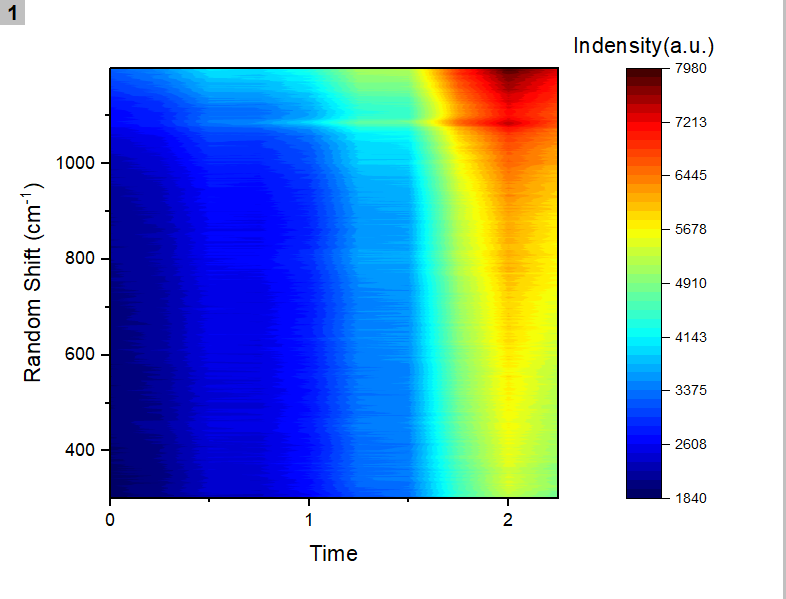

绘制等高线图

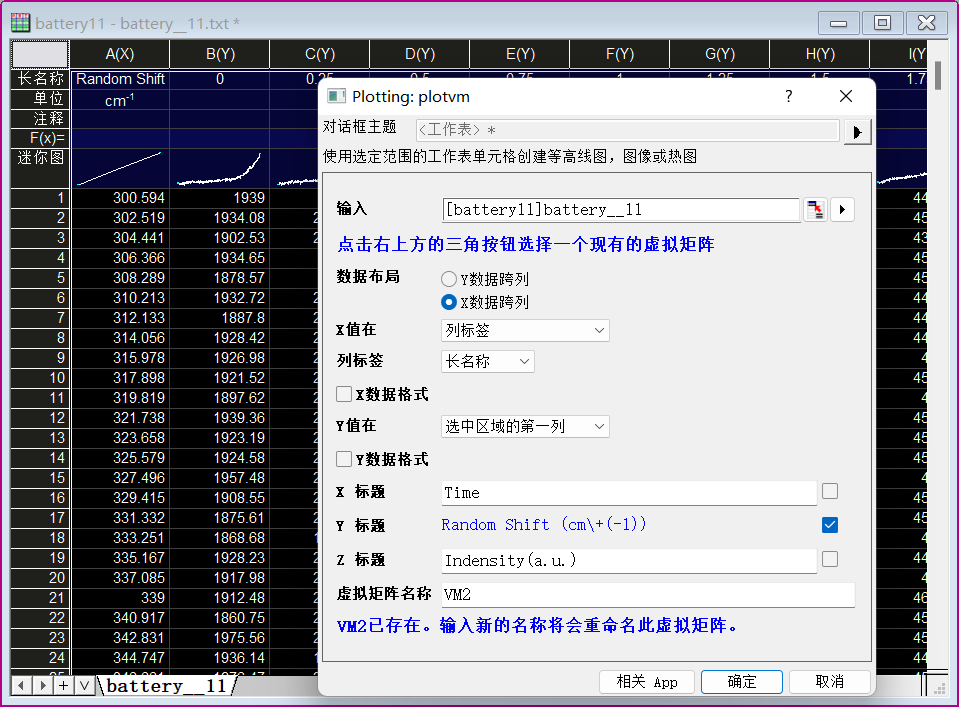

• 全选数据，选择（菜单/绘图/等高线图/等高线图-颜色填充）
• X值：列标签，长名称
• Y值：第一列

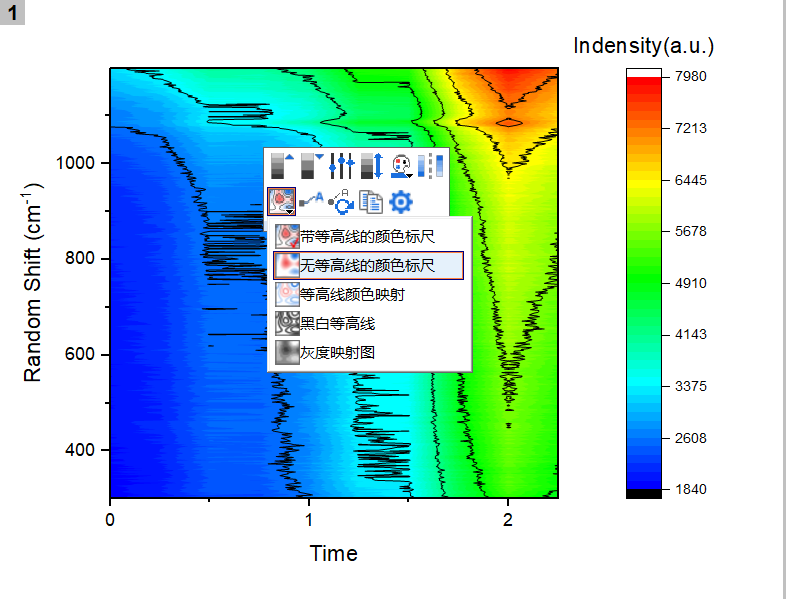

• 将图片的等高线去除

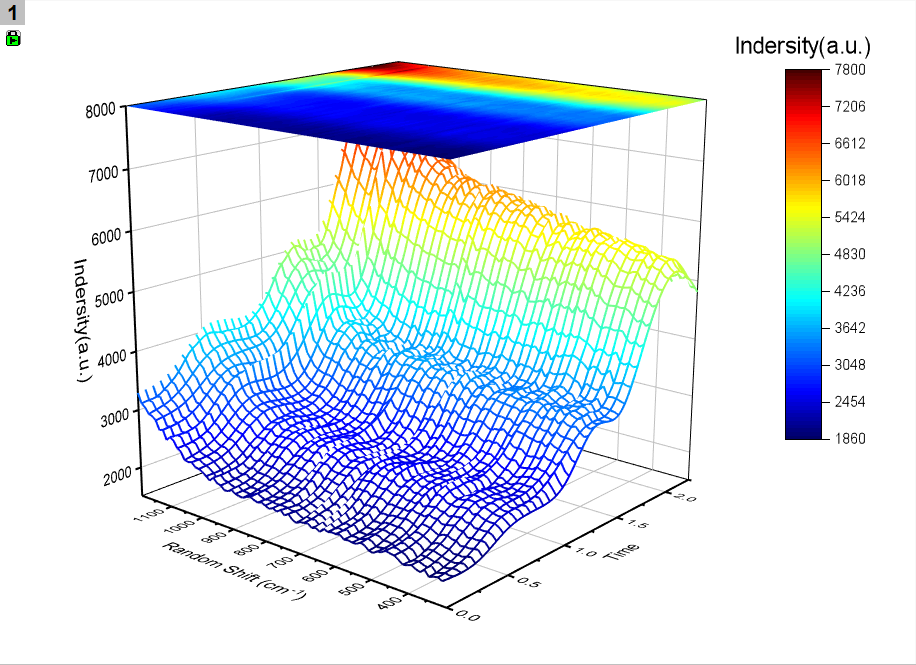

绘制三维网格图

转换数据为XYZ形式

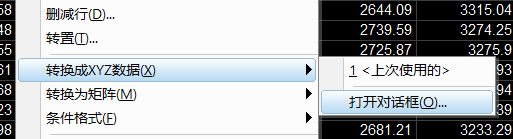

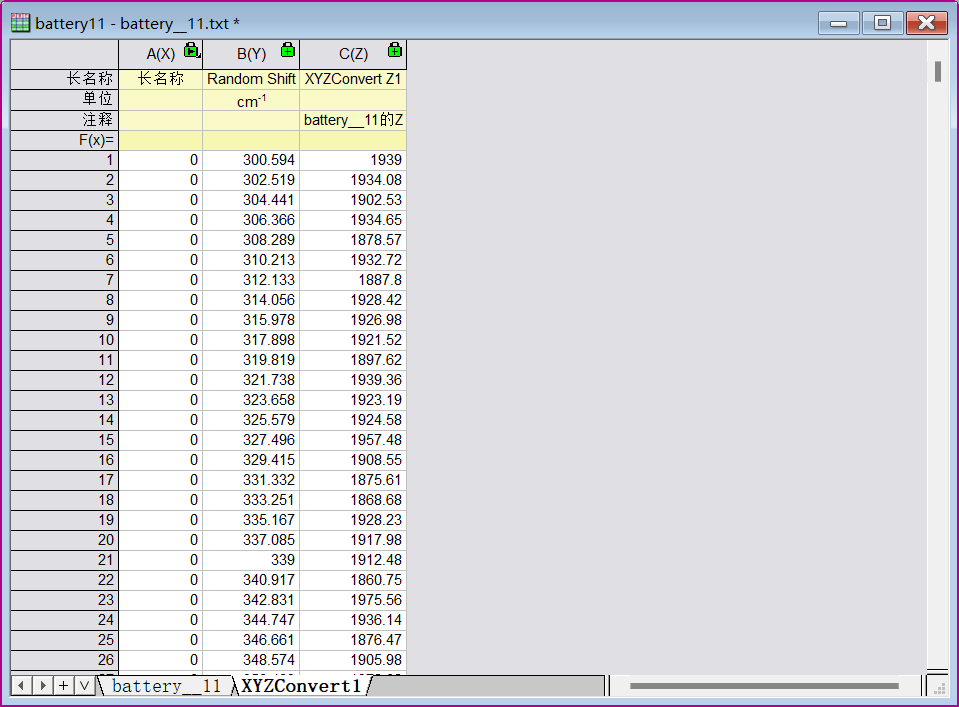

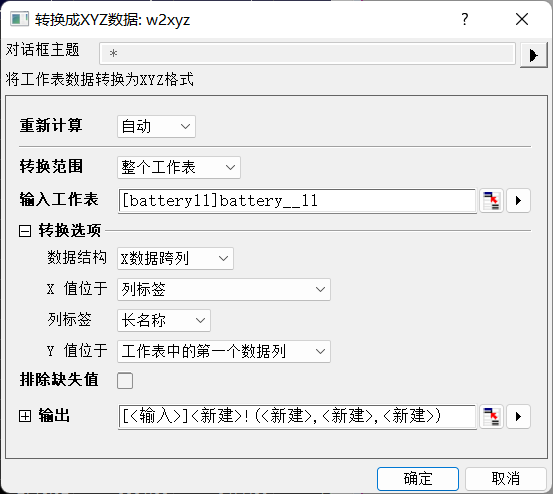

• 将刚才的数据转换为XYZ数据（菜单/工作表/转换为XYZ数据）
• 设置X值为X数据跨列/列标签/长名称，Y值为第一列

XYZ数据网格化（插值处理）

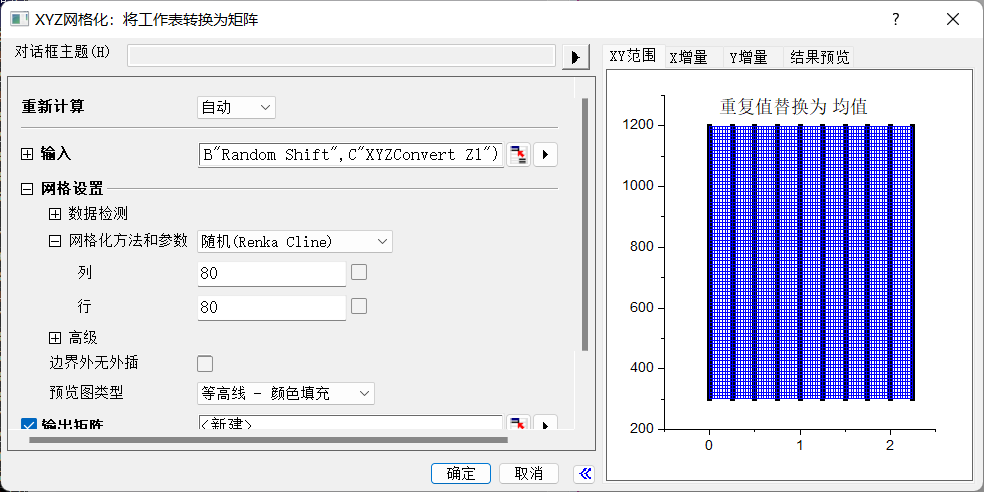

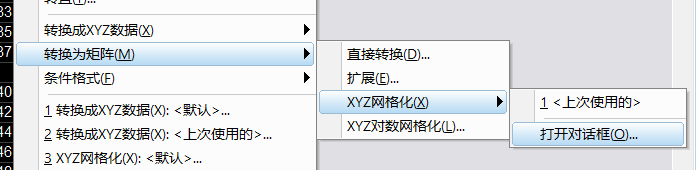

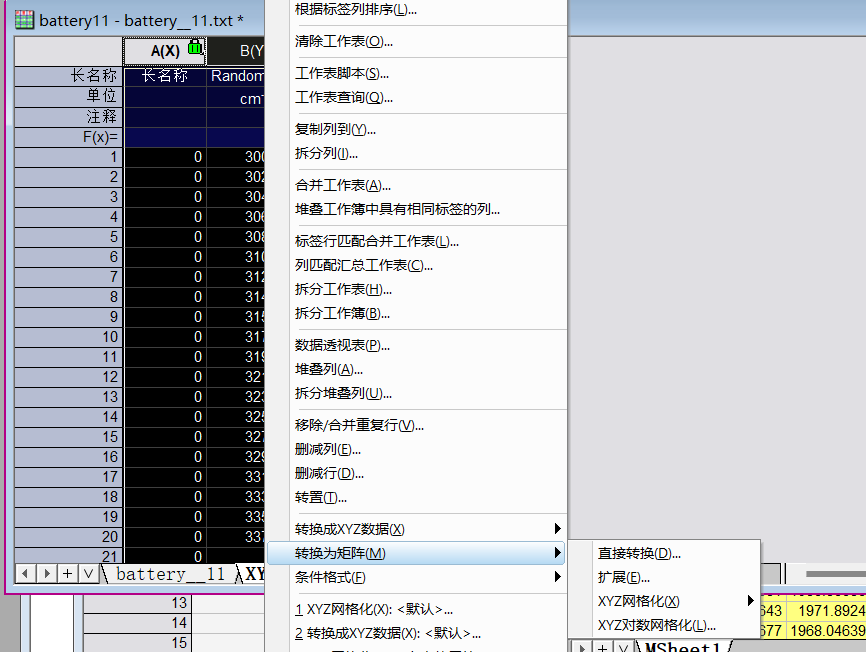

• 将数据转换为矩阵（菜单/工作表/转换为矩阵/XYZ网格化）

• 在网格设置中，设置行数和列数，会平滑地插入相应位置的数据

绘图

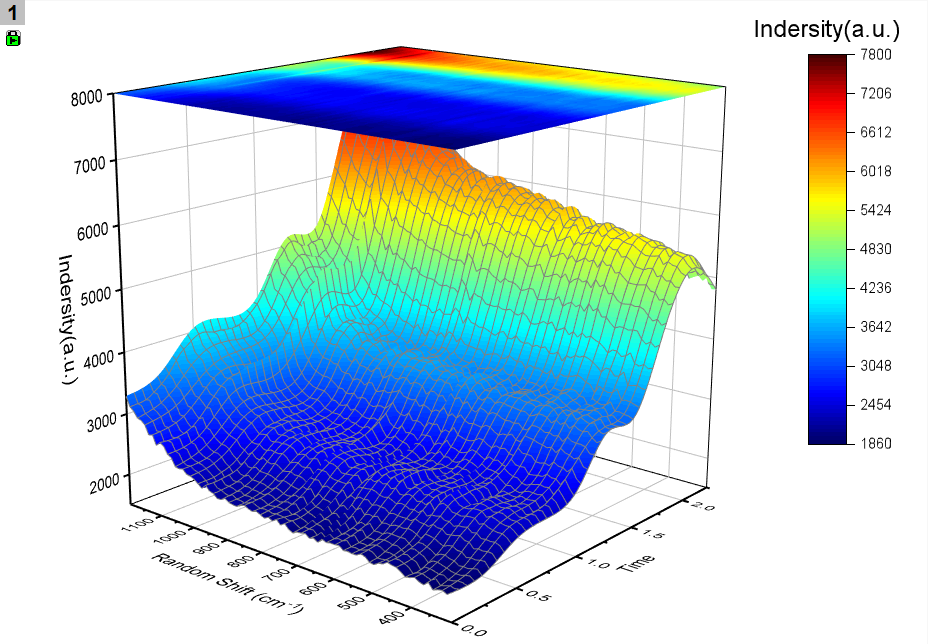

• 选中矩阵，选择绘图/带投影的3D颜色映射曲面图
• 这时候绘制出来的是曲面的颜色映射填充

• 我们需要的是网格线的颜色映射

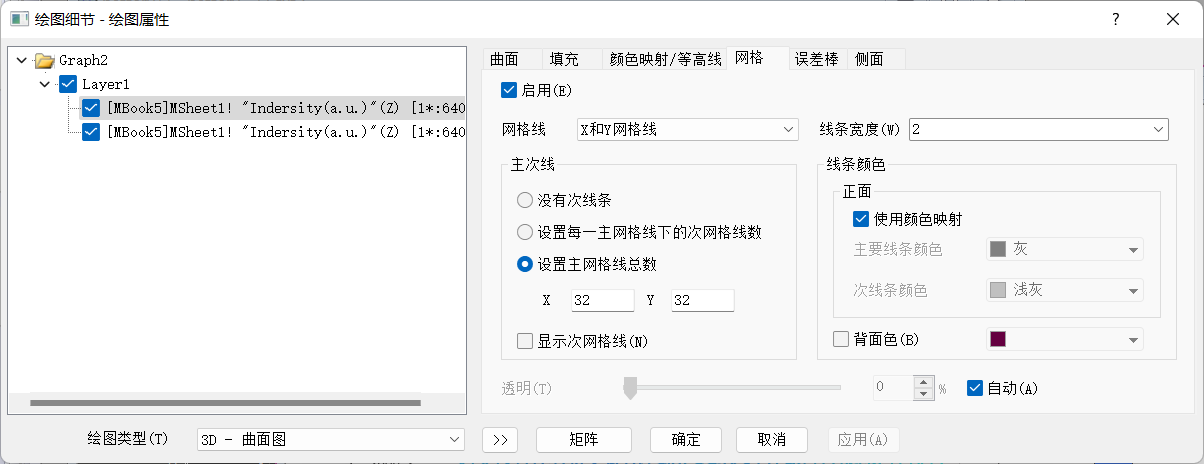

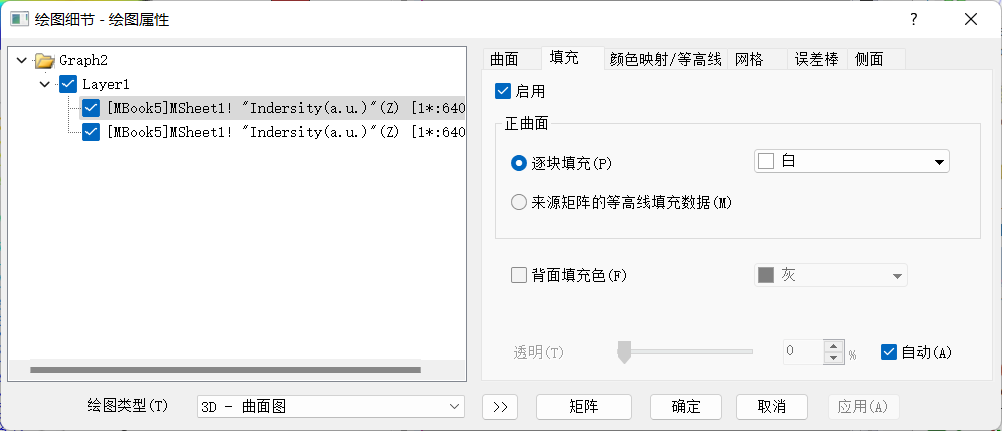

  • 首先将曲面的填充设置为逐块填充，颜色设置为白



  • 然后将网格的线条颜色的颜色映射开启，线条宽度设置为2

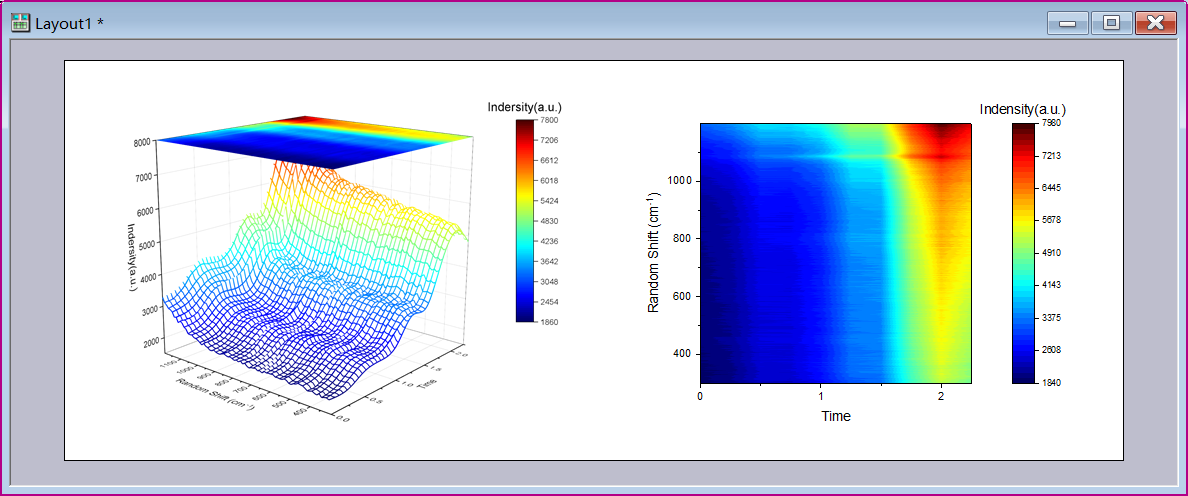

拼图

使用Layout，插入两张图片

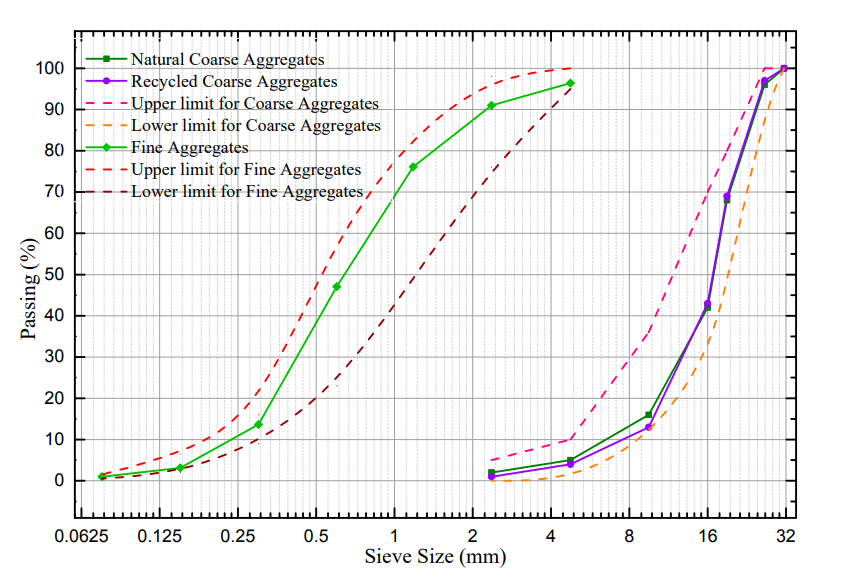

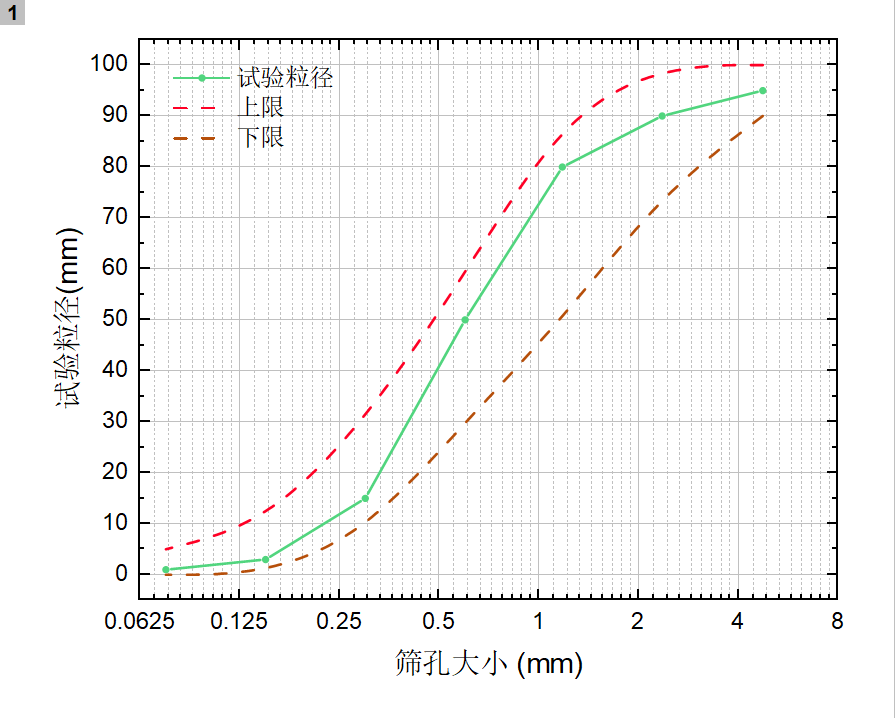

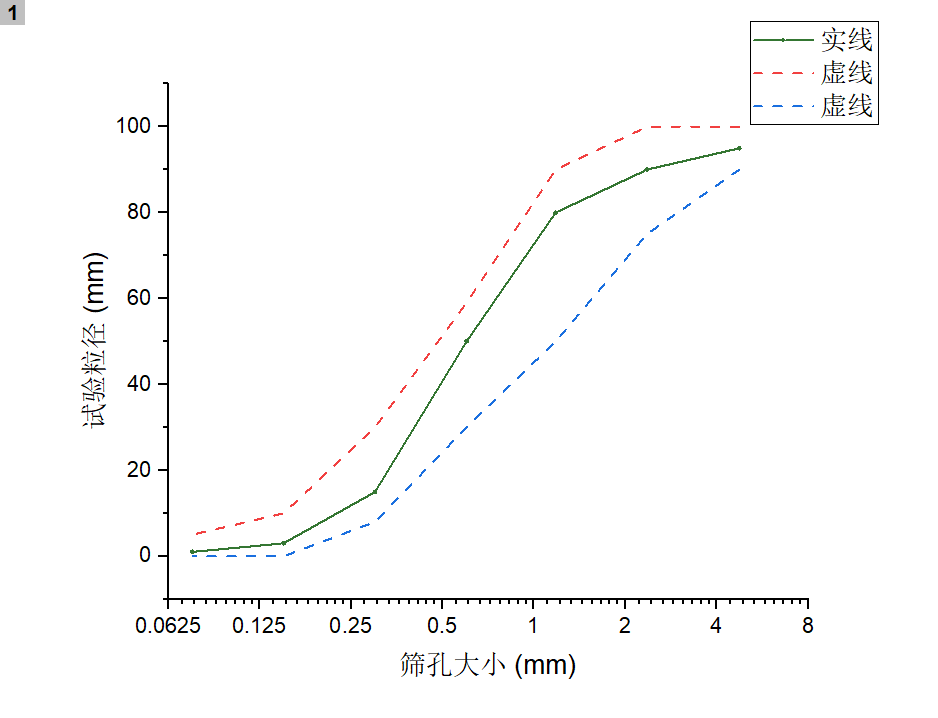

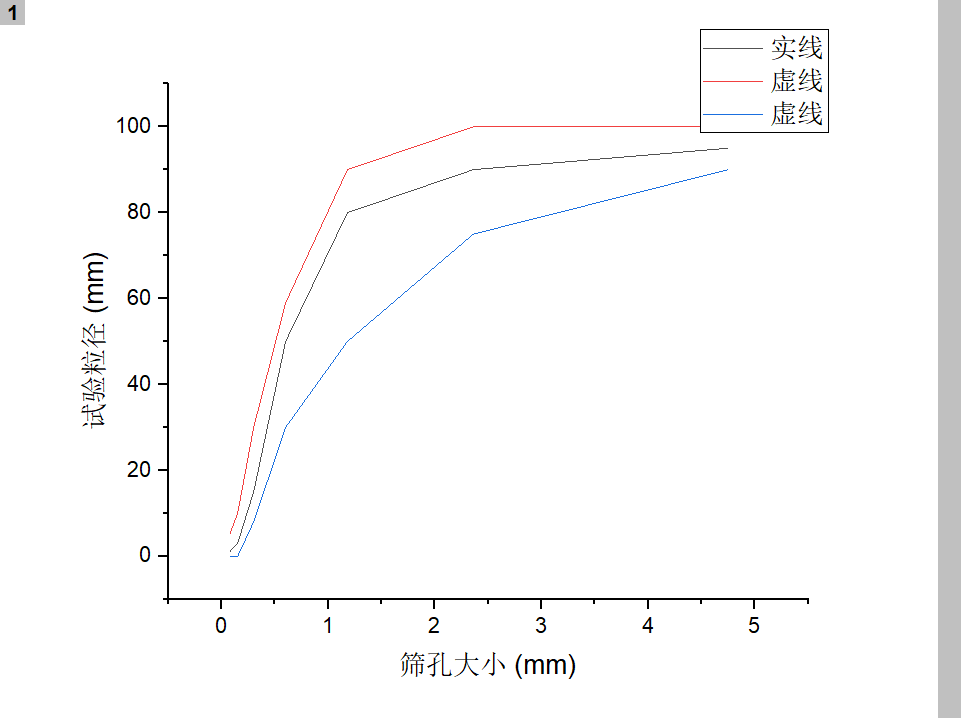

砂石骨料的颗粒级配图

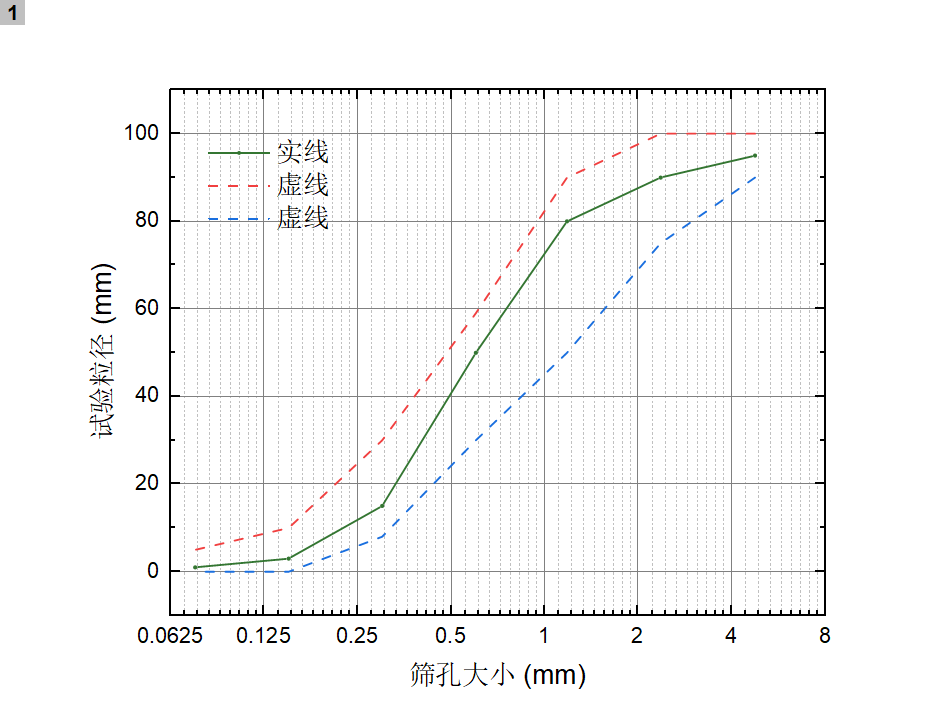

成品图

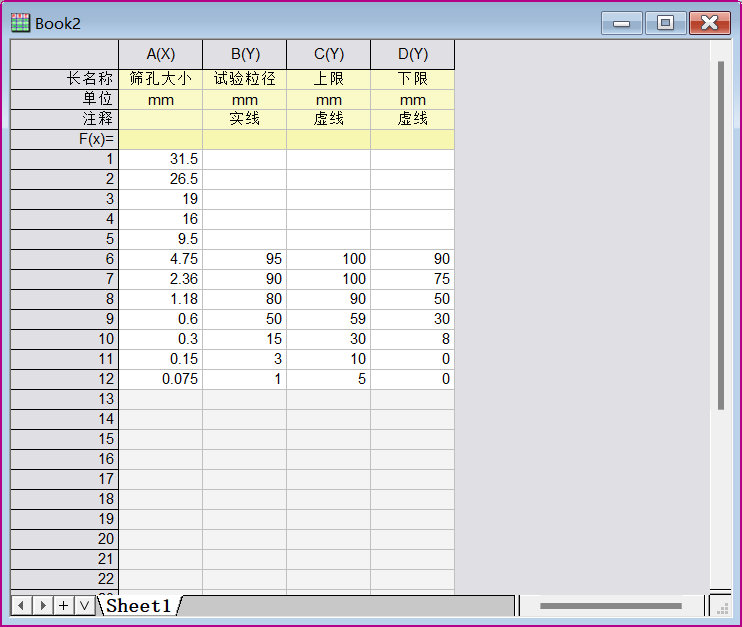

数据

直接全部选中绘制折线图

图形设置

• 接触三条线段的组合，可以对一条直线单独设置

• 设置坐标轴

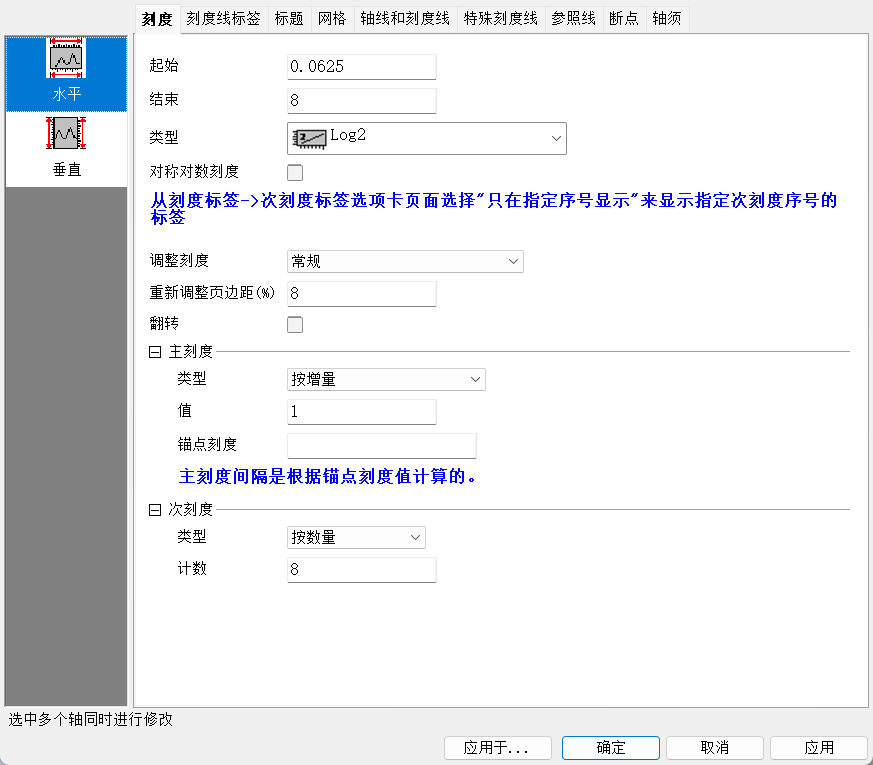

x轴的范围为0.0625~8，我们可以使用Log2的类型

• 添加上轴和右轴，以及网格

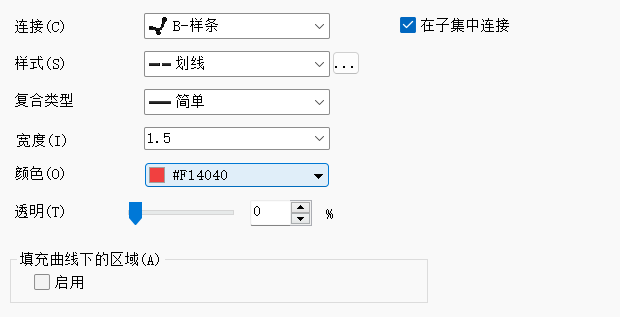

• 使用B-样条让两条虚线变得光滑

• 网格设置为浅灰色，修改图例为长名称

球体密度剖面图

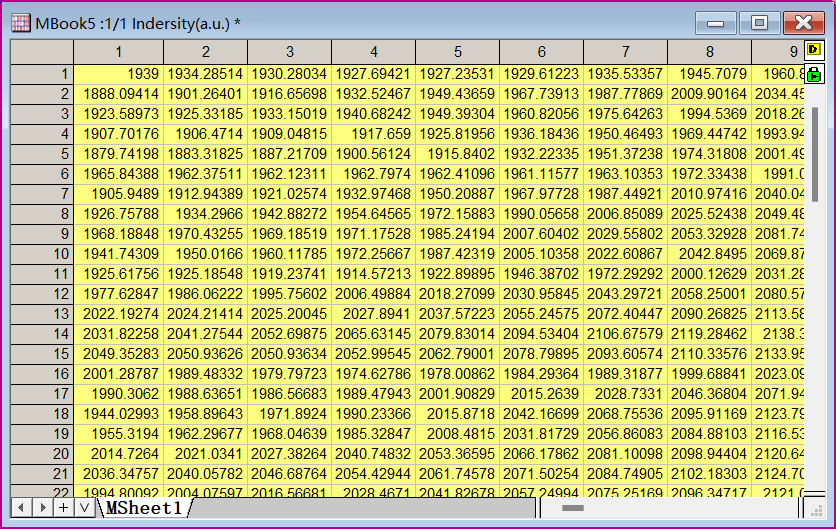

数据

• 通过测量得到同一个入射角不同半径下球体的密度数据。
• 希望画出球体密度剖面图，用不同颜色的圆环表达不同的密度
• 一个圈对应一组数据

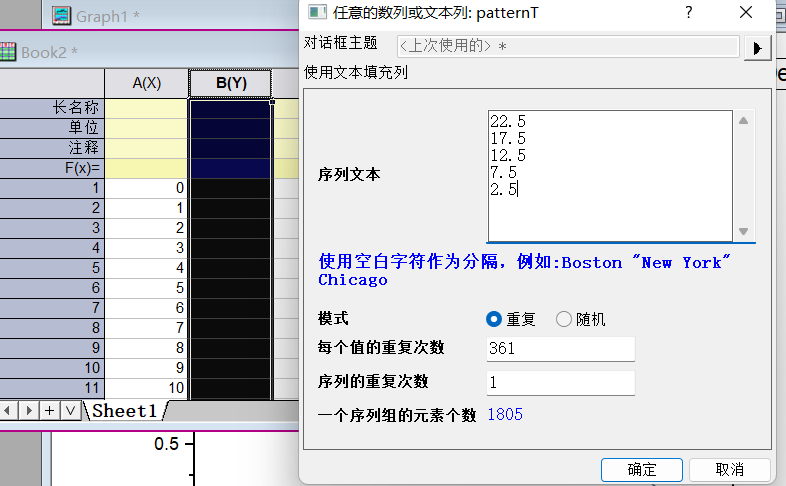

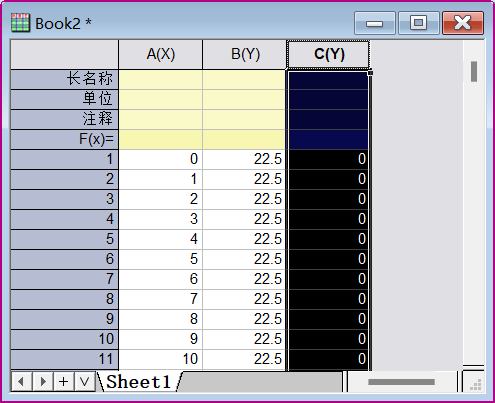

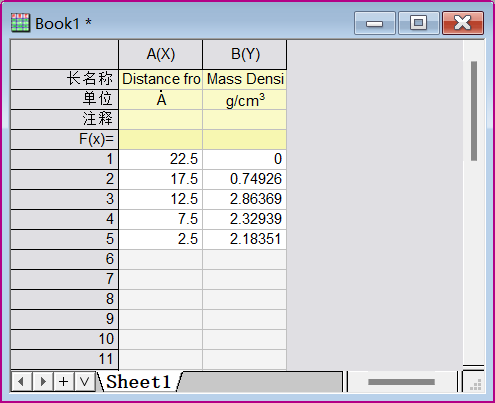

数据处理

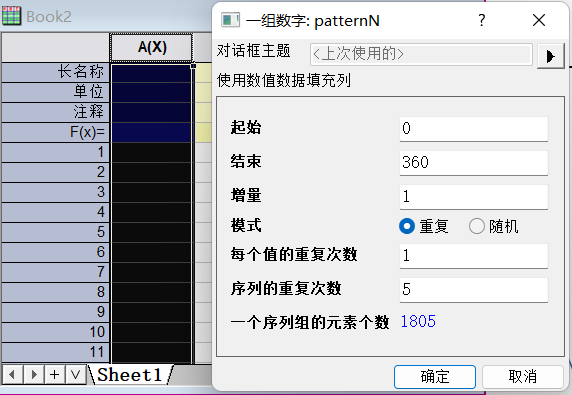

• 有5组数据，所以有5个圆，需要构造5个圆

绘图

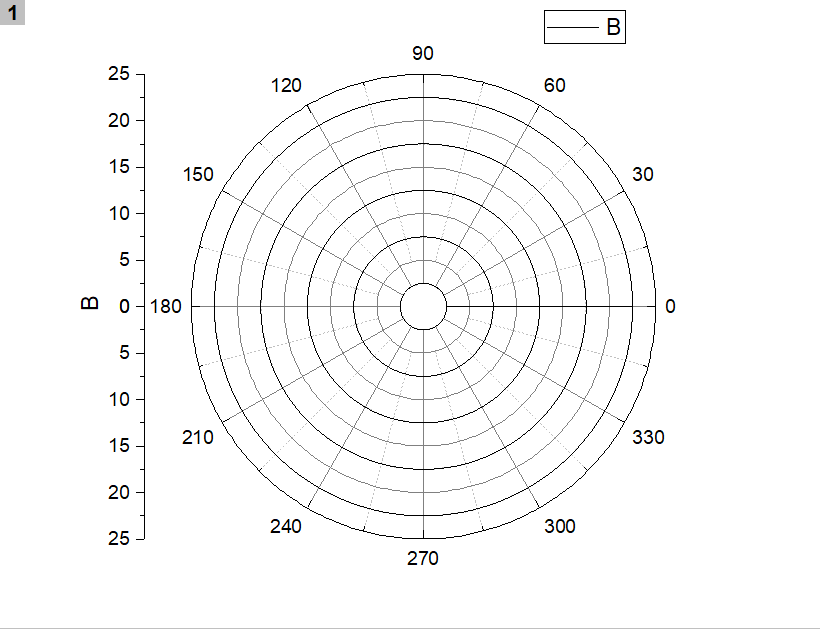

利用前两列绘制出极坐标图

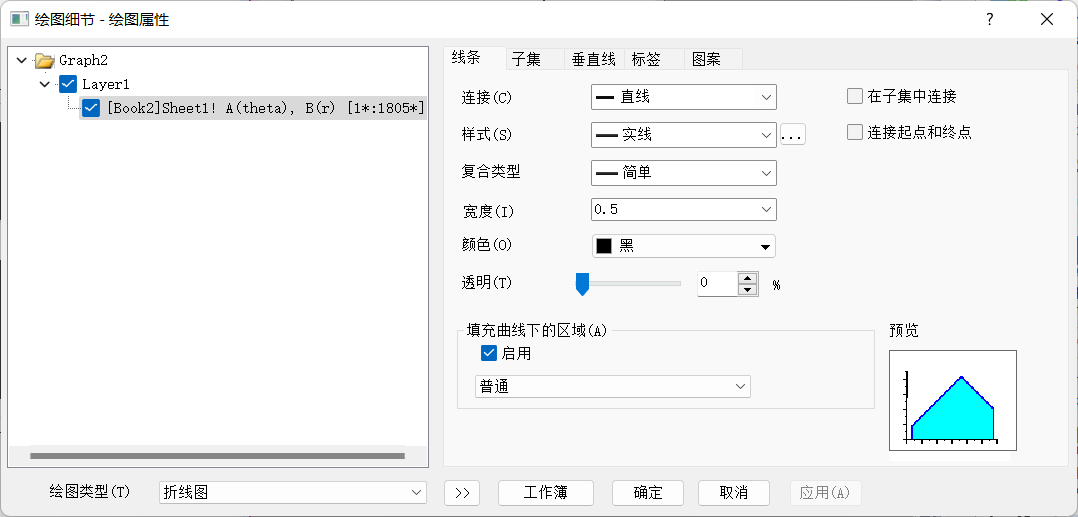

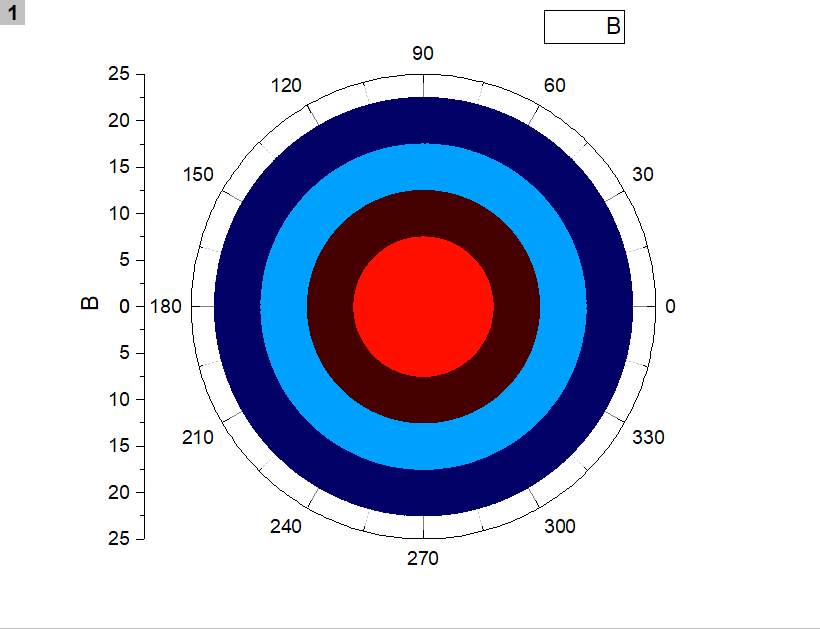

启用填充

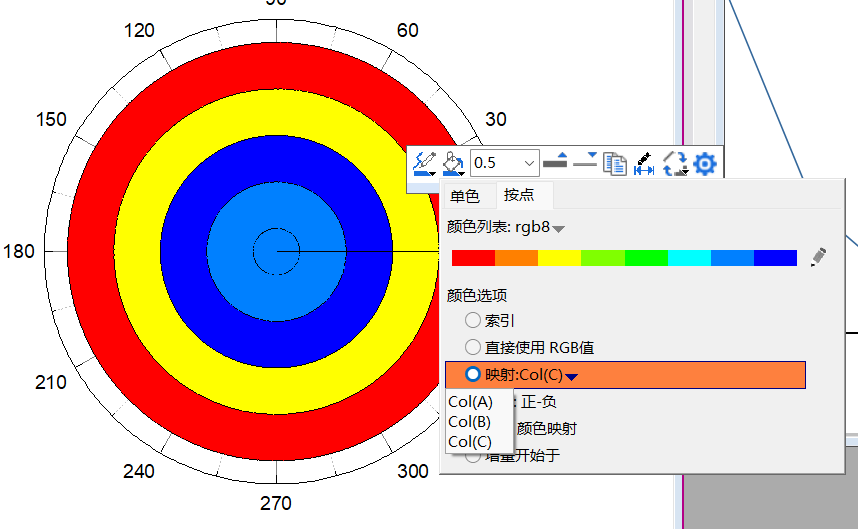

采用颜色映射

线条宽度设置为0

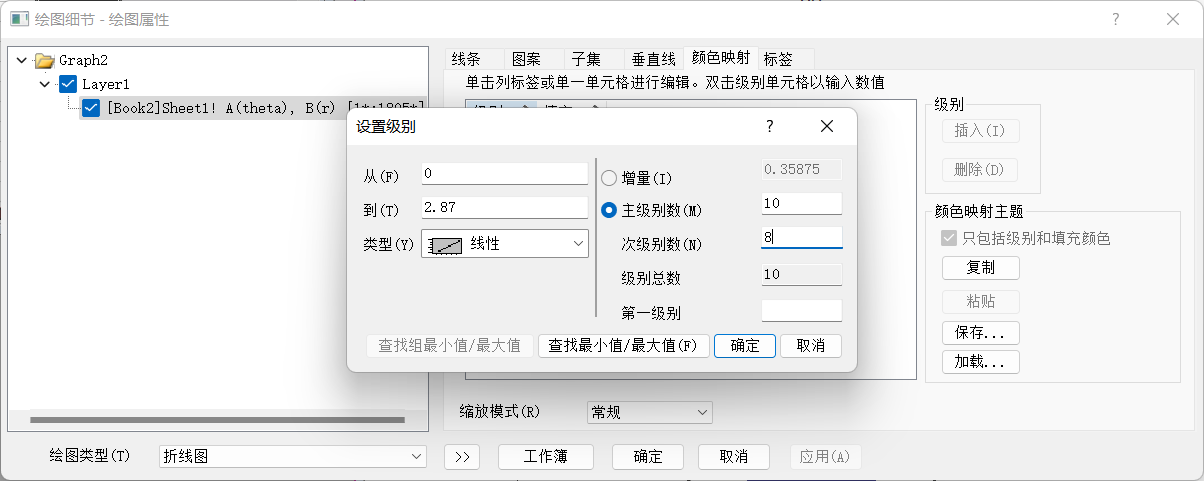

中间区分度不够，增加色阶级别

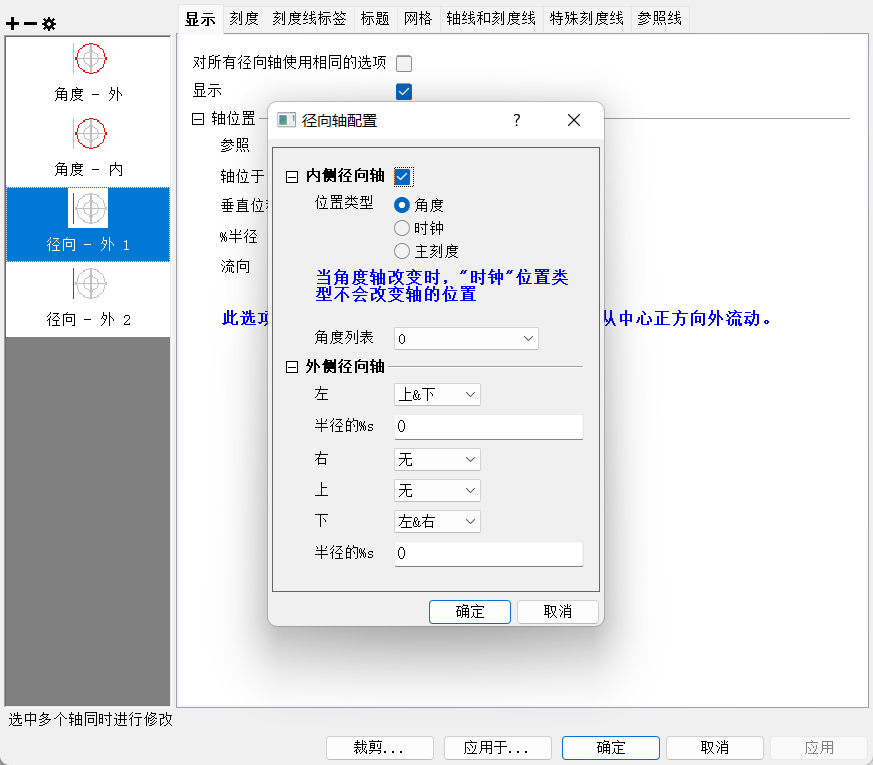

删除中间的圆形轴，添加下轴

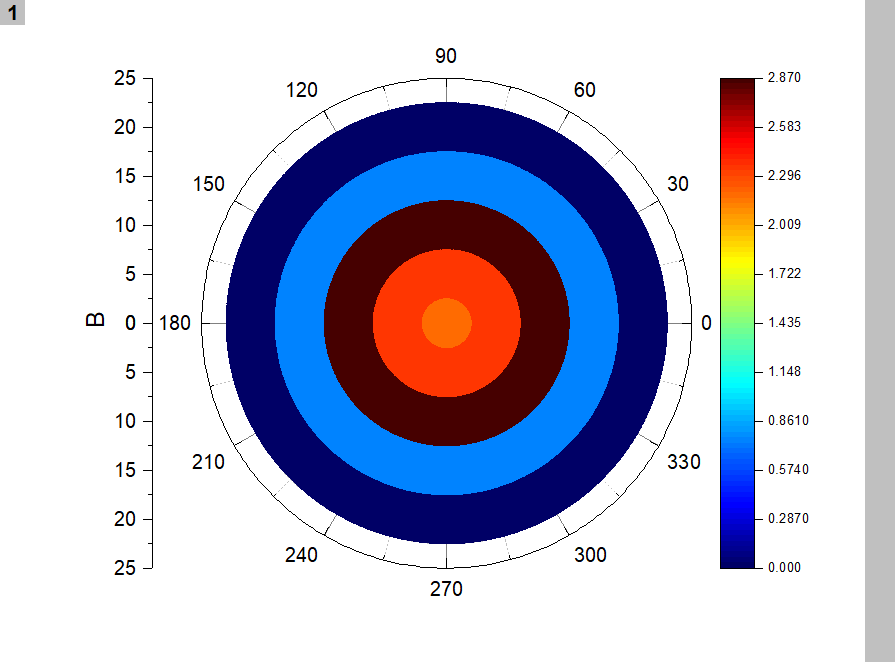

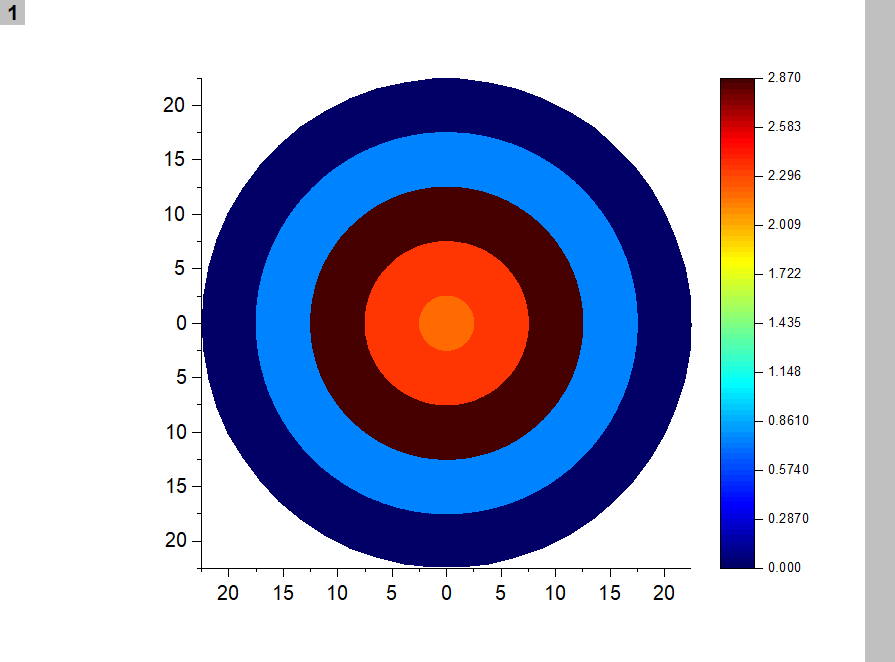

设置好的图形

多图层绘制攻略

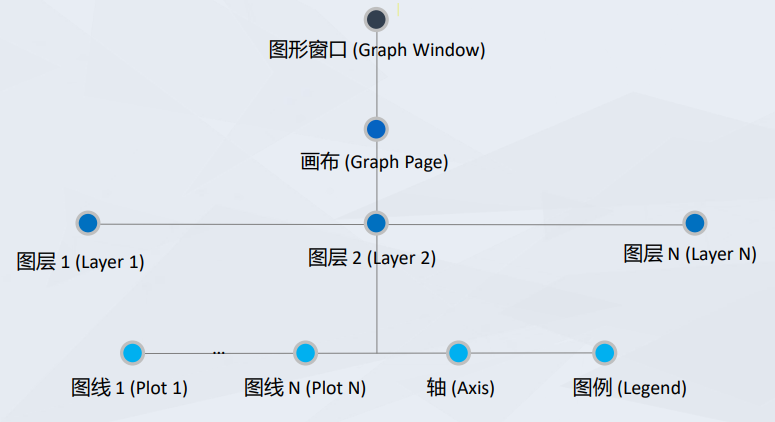

图的结构

多轴图

绘制原理

• 重叠的图层
  • 大小相等，上下重叠
• 图层相互链接
• 轴根据需要设为一一对应

绘图方法

直接在绘图菜单中选择所需要的模板绘图

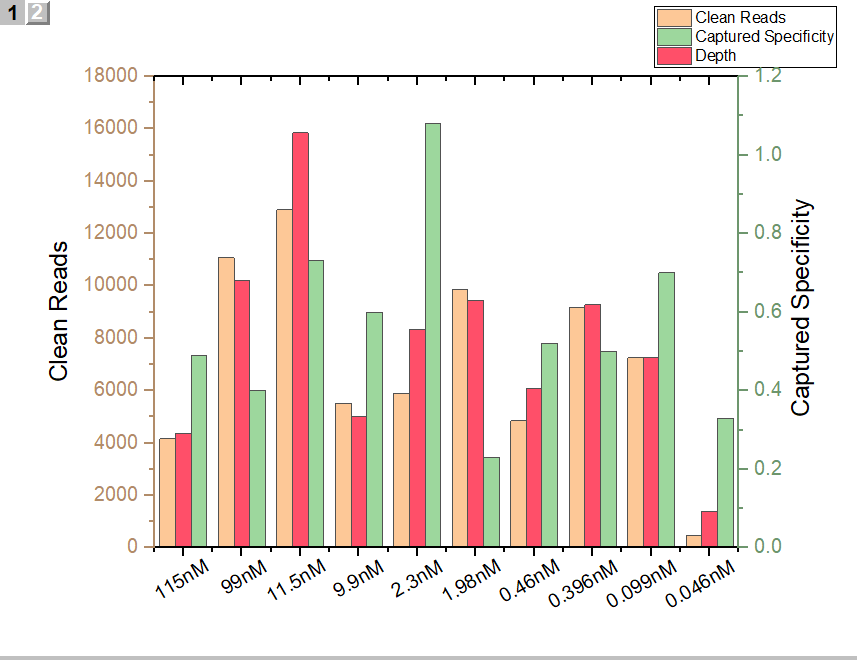

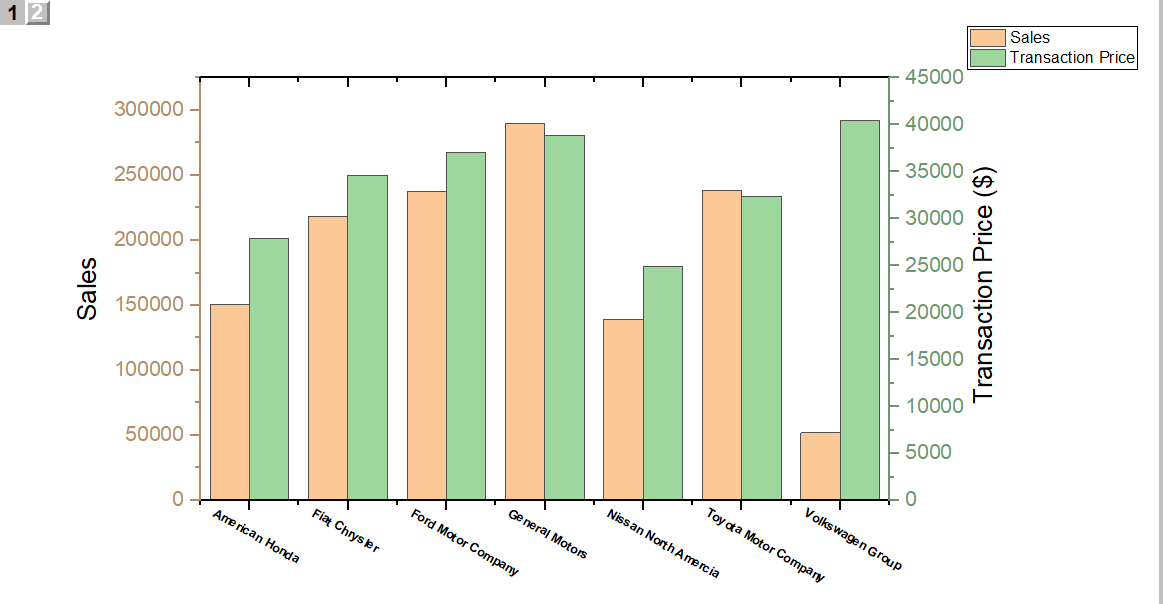

双Y轴

绘图-多面板/多轴-双Y轴柱状图

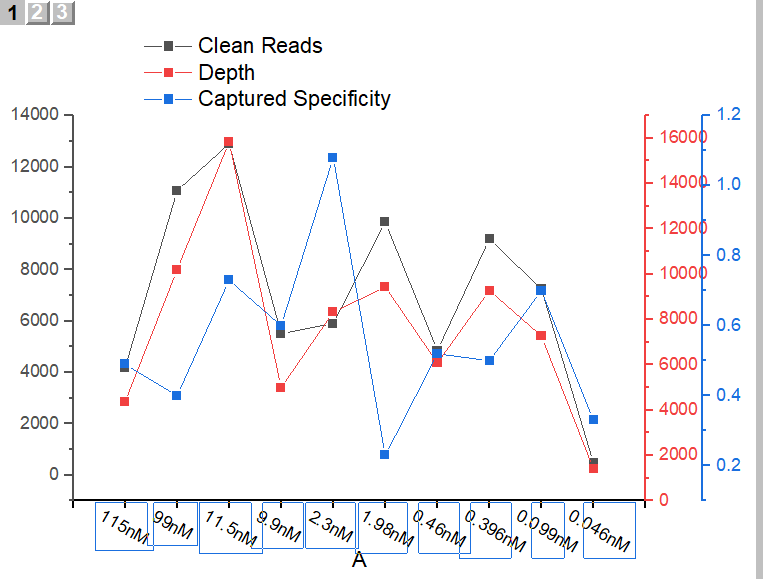

三Y轴

下面图的绘制方法

• 先用取值范围差异较大的两列进行一个双Y轴柱形图的绘制
• 然后在图层管理中，添加第三列的柱形图到这张图中。

往图层中添加数据

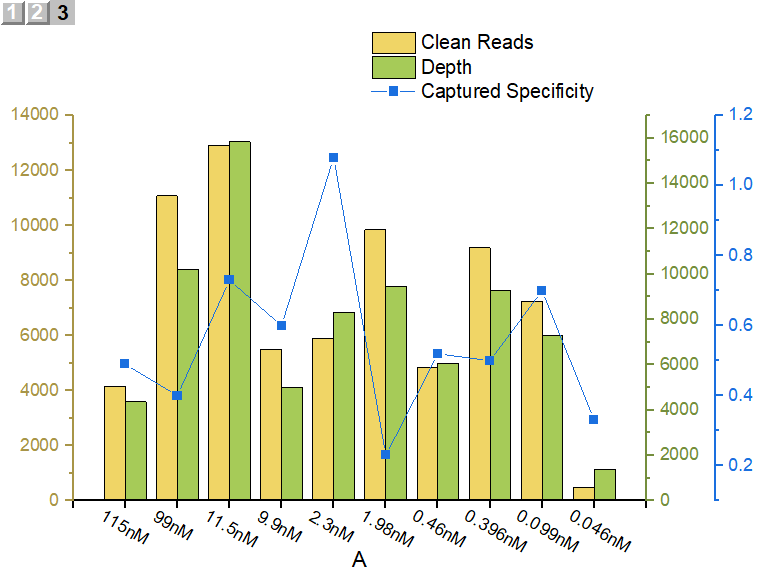

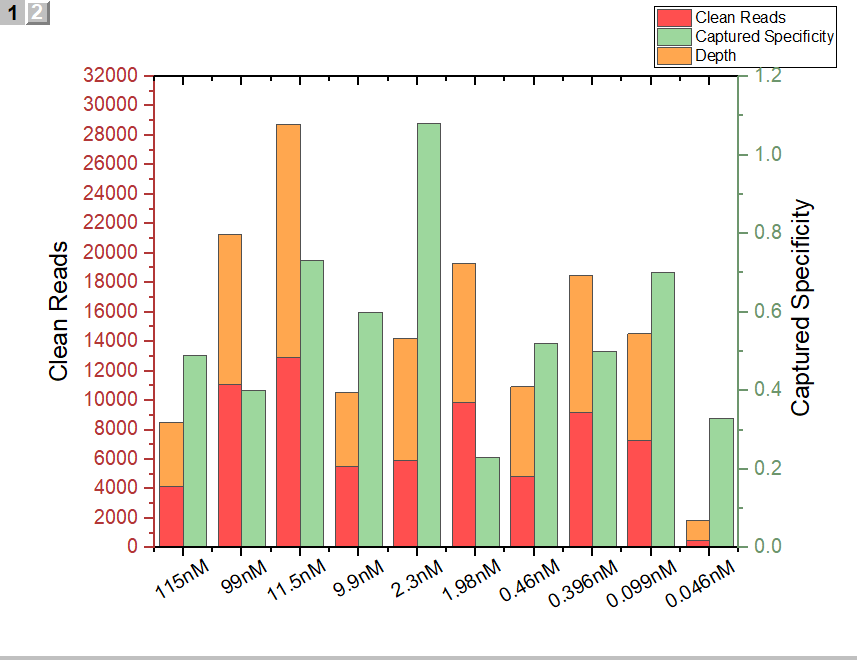

将前一个例子中的前两列变成堆叠柱状图

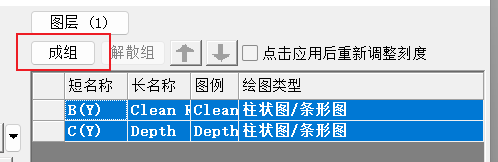

• 需要将前两列作为一个组，才能进行堆叠操作，所以需要进行添加数据操作

• 在图层中选择使用累积堆叠后，便可以将前两列合成一列

画图之后修改绘图类型

• 绘图模板中3Y-YYs默认绘制的是折线图
• 我们可以对每条数据进行绘图类型的修改，达到我们想要的效果

• 将两列数据转换为柱形图后重叠

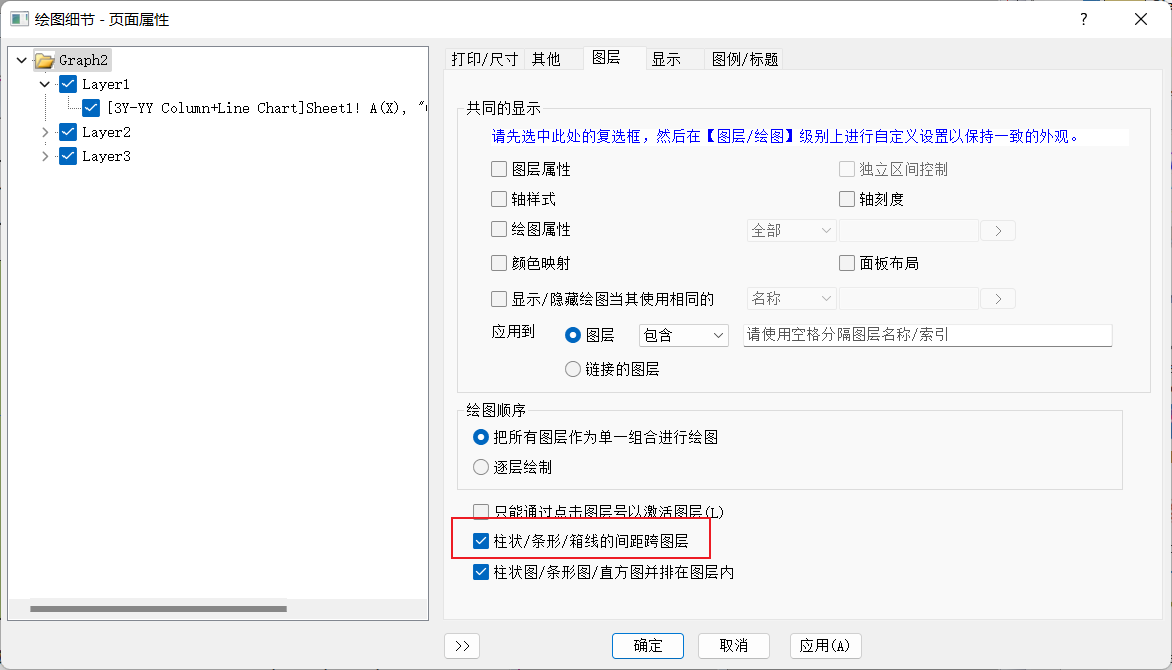

• 需要在Graph中勾选上红色框中的选项

工具栏或者菜单添加图层

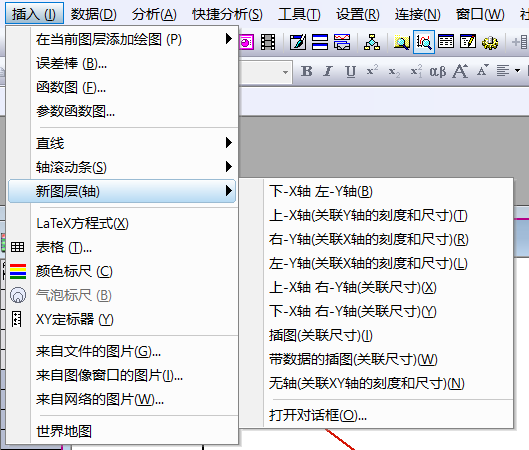

激活图像窗口后，可以在菜单栏上的插入中选择插入新图层

也可以在右侧选择添加所需要的轴作为新图层

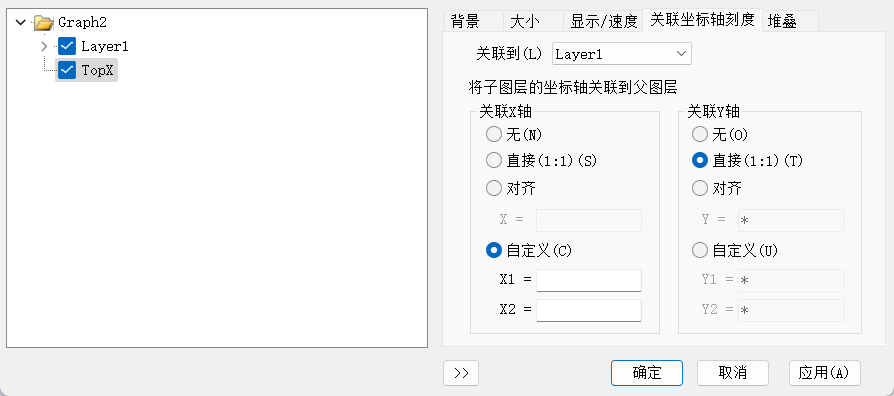

在关联坐标轴刻度中，自定义的X1和X2代表轴的两端

公式中的X1和X2是指关联图层X轴的两端

这里如果点在线的下面，可以在图层内拖动它们的顺序，来决定哪个在上方

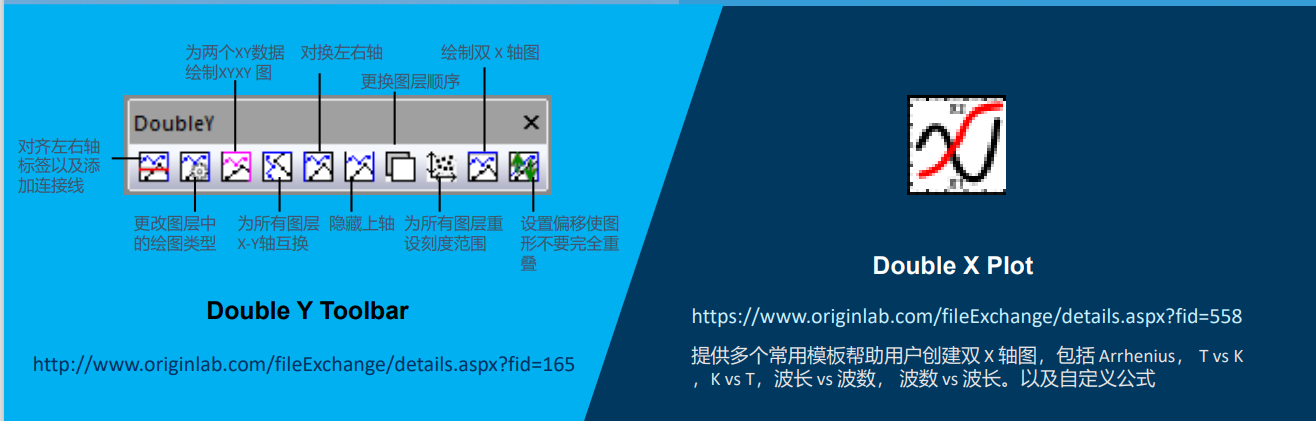

APPs

• Double Y Toolbar

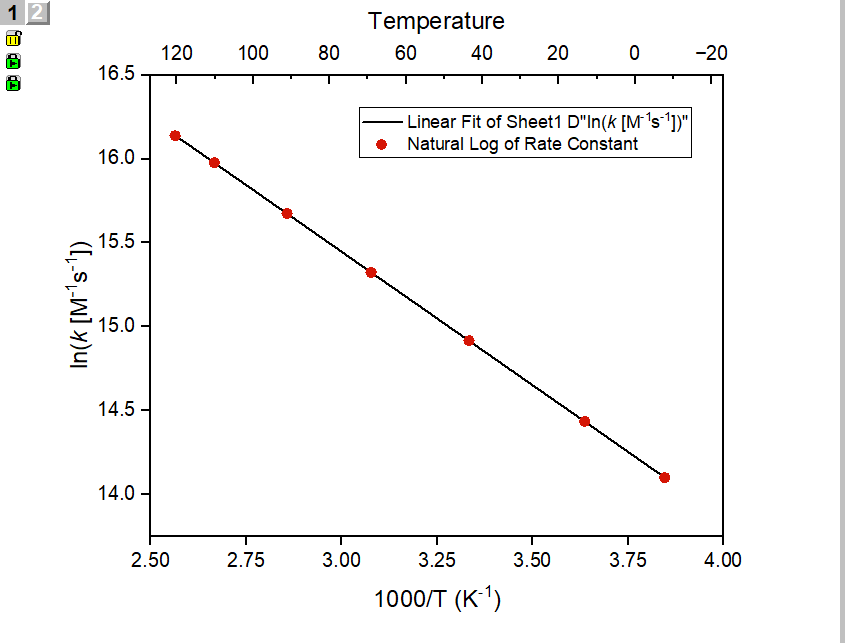

• Double X Plot

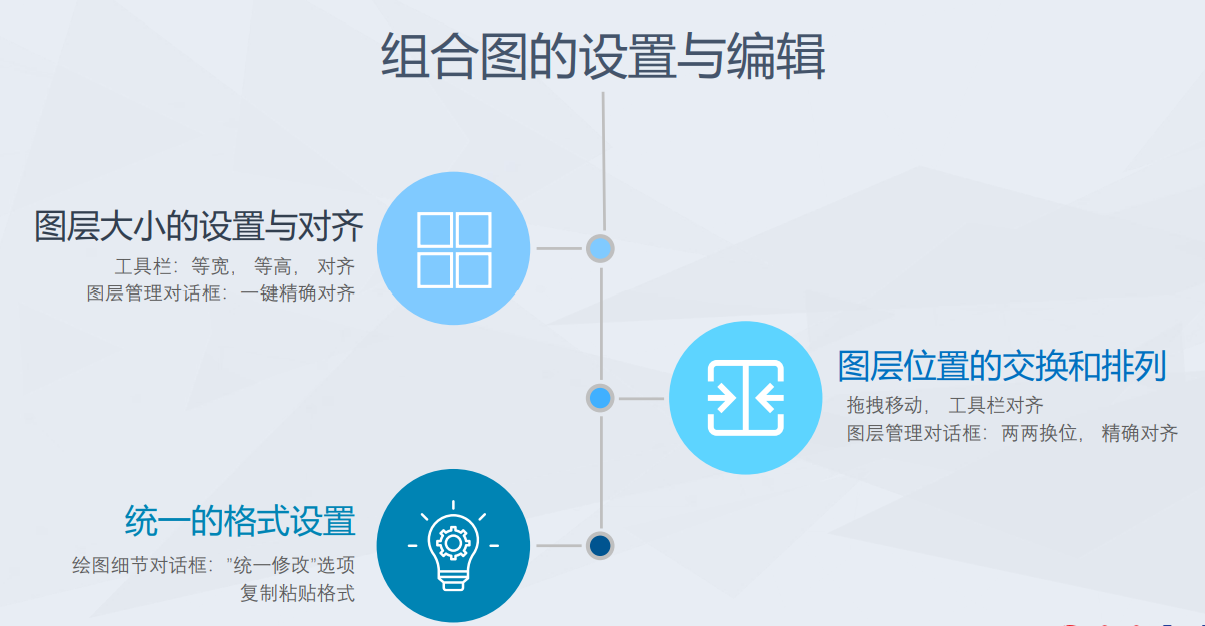

组合图

一些操作

对函数进行积分

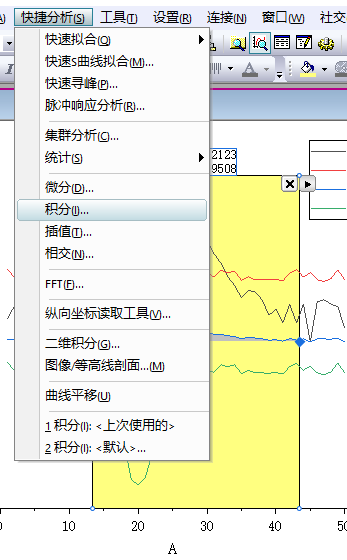

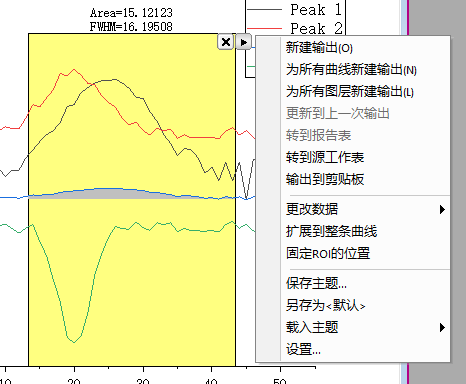

选中图像后，在快速分析中，选择积分

可对积分区域、积分函数进行调整

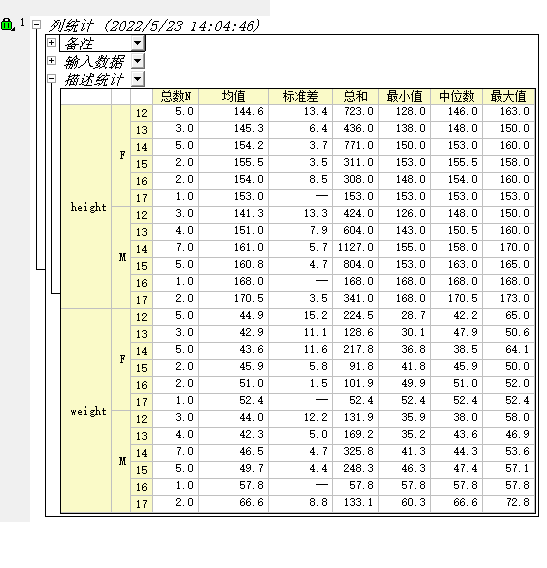

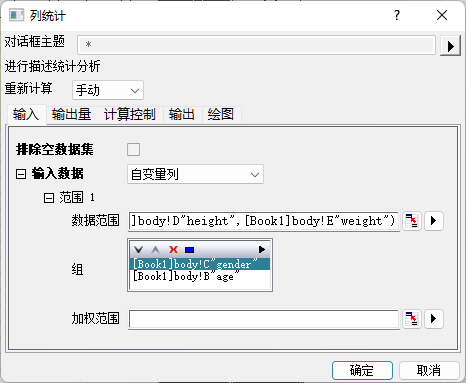

列统计

可以选择分组进行列的统计

• 以某一些列作为分组的依据

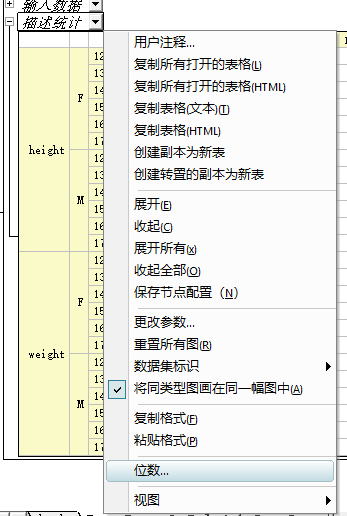

可以选择保留的位数

横坐标的设置

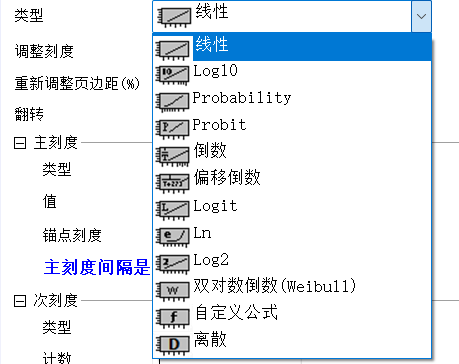

在类型选项中，可以设置非线性的刻度，例如下图的Log2

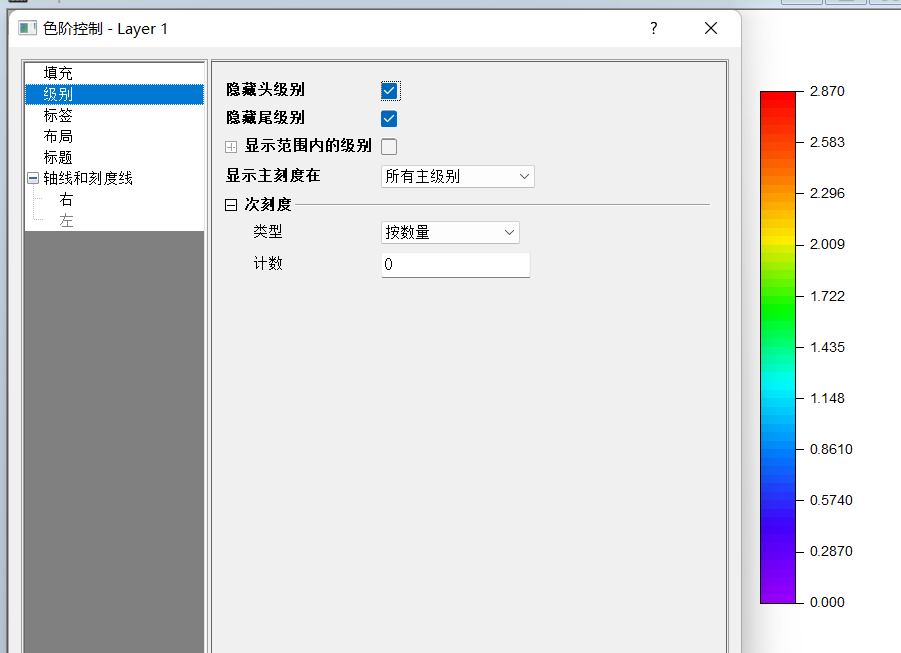

色阶带的头尾去除

快速屏蔽一些列（隔一列删除一列）

对三维的数据进行插值

可以使用xyz网格化

在网格设置中，设置列数和行数，会根据行列数进行插值形成一个矩阵

三维谱图绘制

绘制要点

• 数据构造

  • 数据导入
  • X值不一样时需插值(Analysis：Mathematics：Interpolate Y from X)
  • 删除重复的X
  • 为Y数据列设定采样时间

• 插值平滑（不是必须的）

  • XYZ 网格化

    • 从Virtual Matrix 转换为 XYZ 数据 （Worksheet: Convert to XYZ）

    • XYZ Griding 平滑数据 (Worksheet: Convert to Matrix: XYZ Gridding)

  • 3D Smooth app

• 绘图推荐

  • Y偏移堆积线图
  • 瀑布图
  • 等高线图
  • 线框曲面图

在Word中插入Origin导出的图片

推荐使用EMF/WMF/SVG，其他的Word会限制分辨率，透明背景也可能会发黄

Origin导出图片到Word中，

• 复制页面
• 复制页面为图片
• 导出为EMF/WMF
