originL1

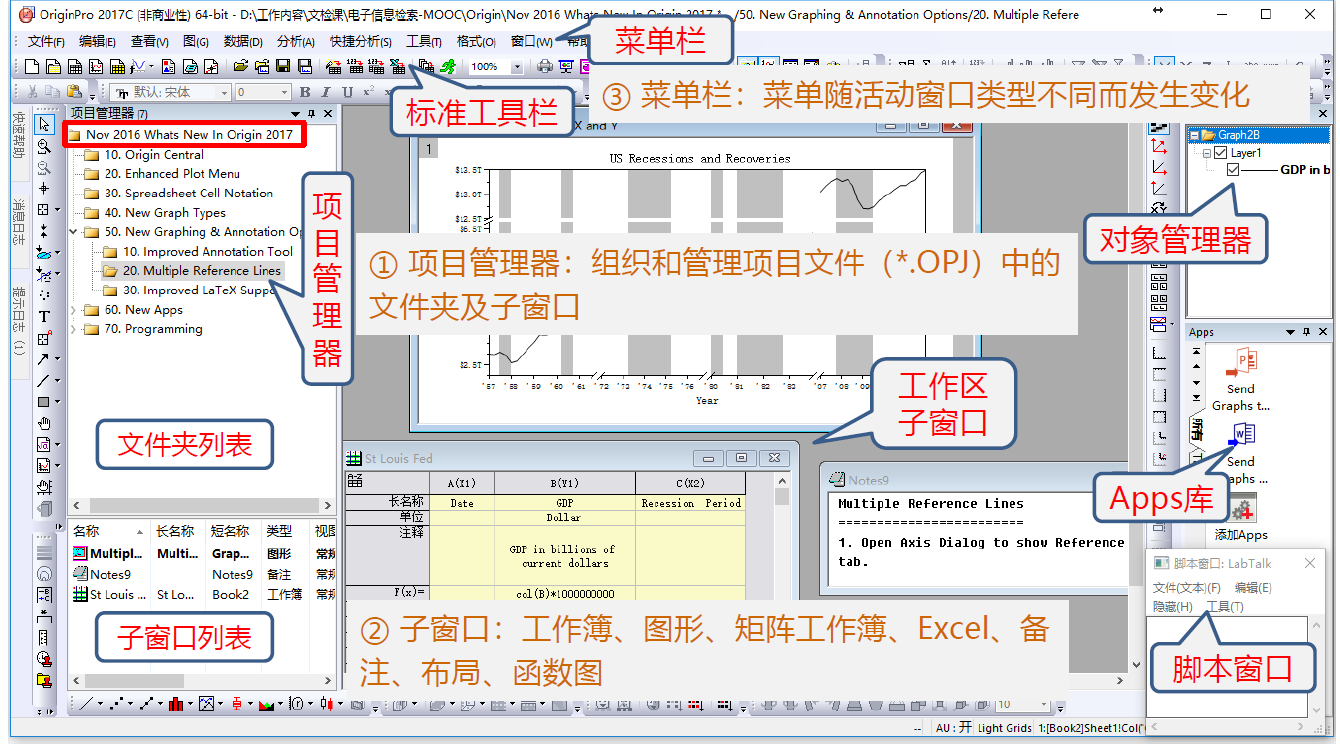

基本界面

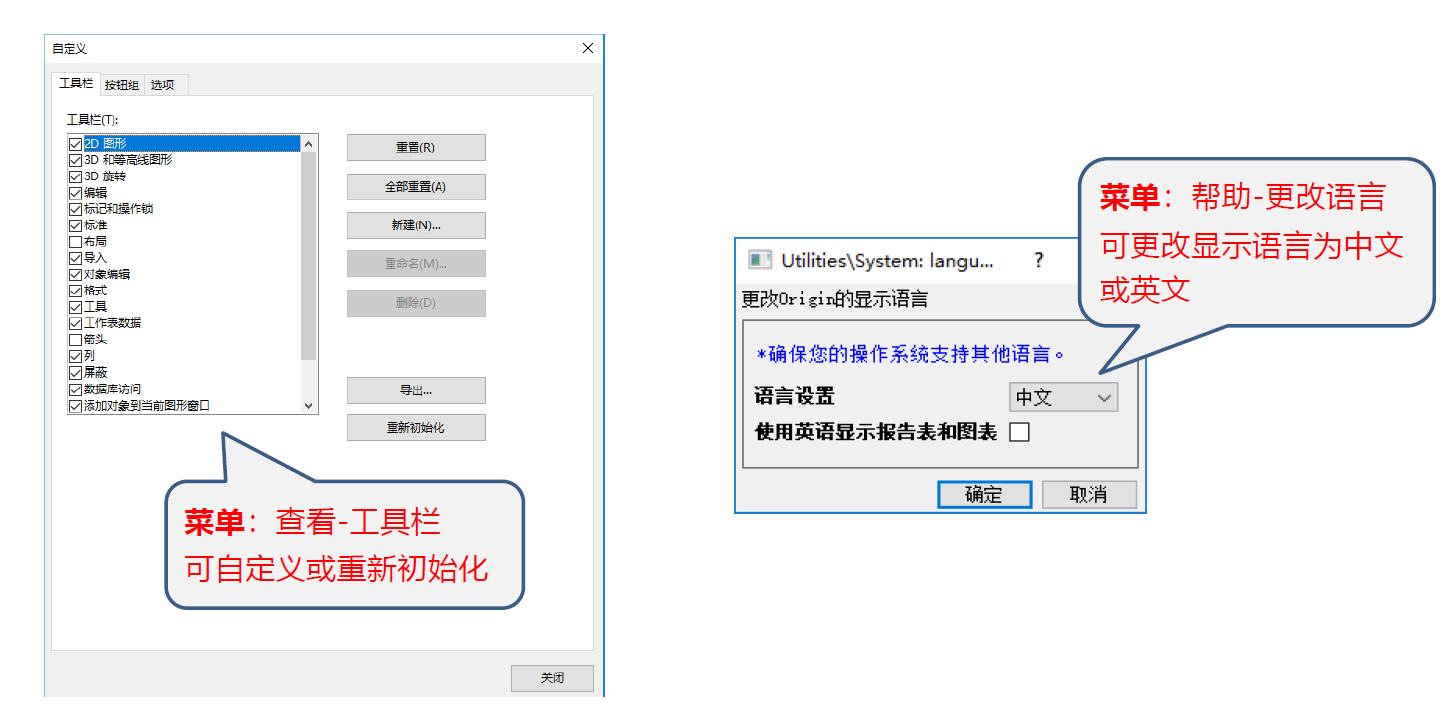

界面和语言设置
基本图像类型及要求
位图
- 位图也称为像素图，使用像素点来描述图像
- 特点：可呈现照片般的真实效果，其清晰度与分辨率直接相关
- 格式：TIFF JPG BMP
矢量图
- 矢量图以数学向量方式记录图像
- 特点：清晰度与分辨率无关
- 格式：EPS PDF PS WMF 等

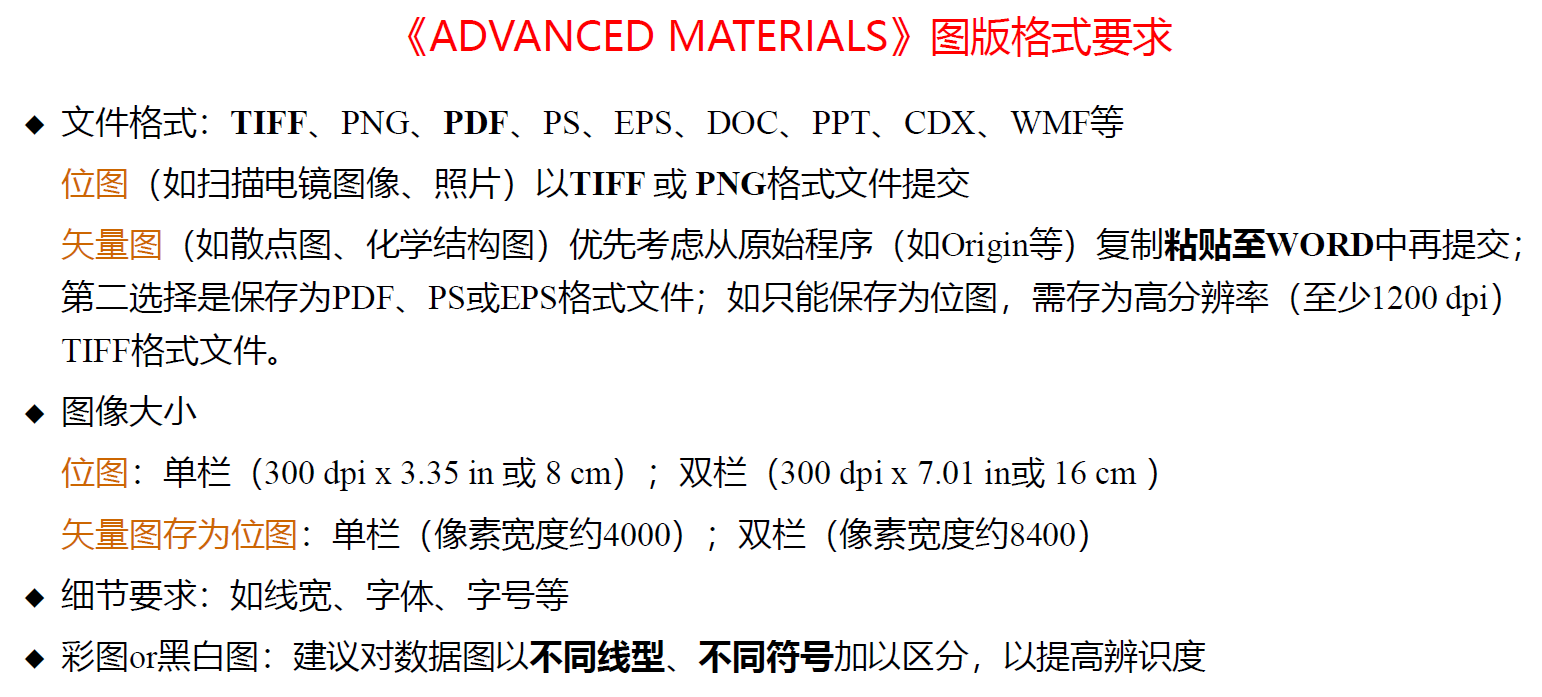

科技期刊图版格式要求
绘图基础

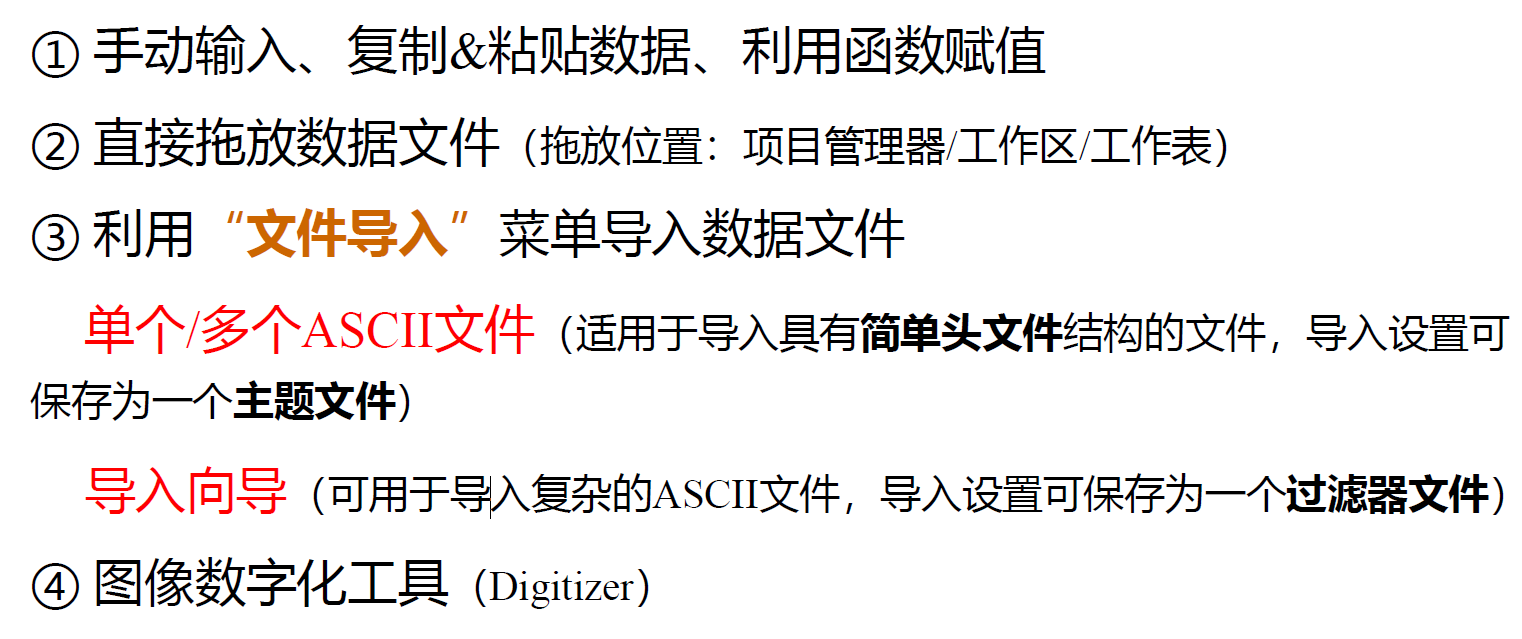

数据导入

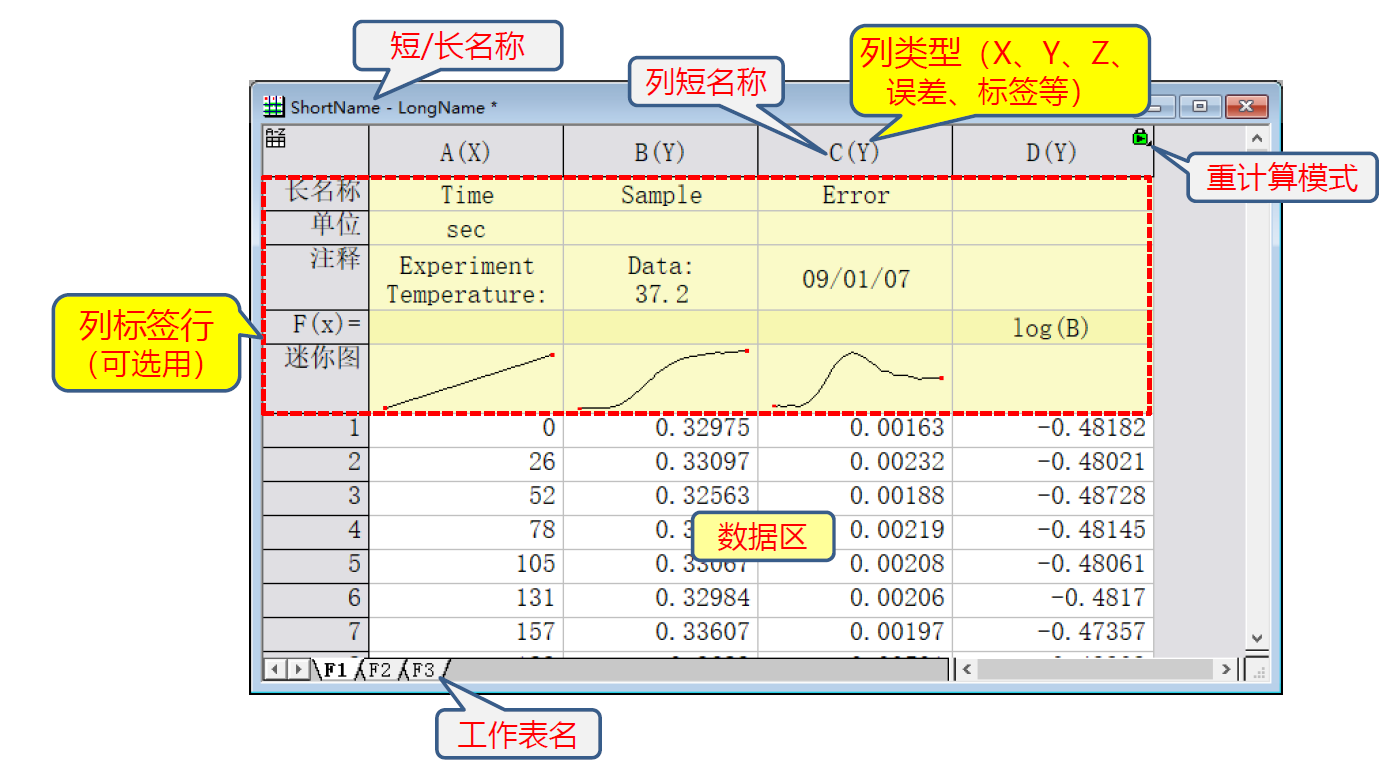

工作簿

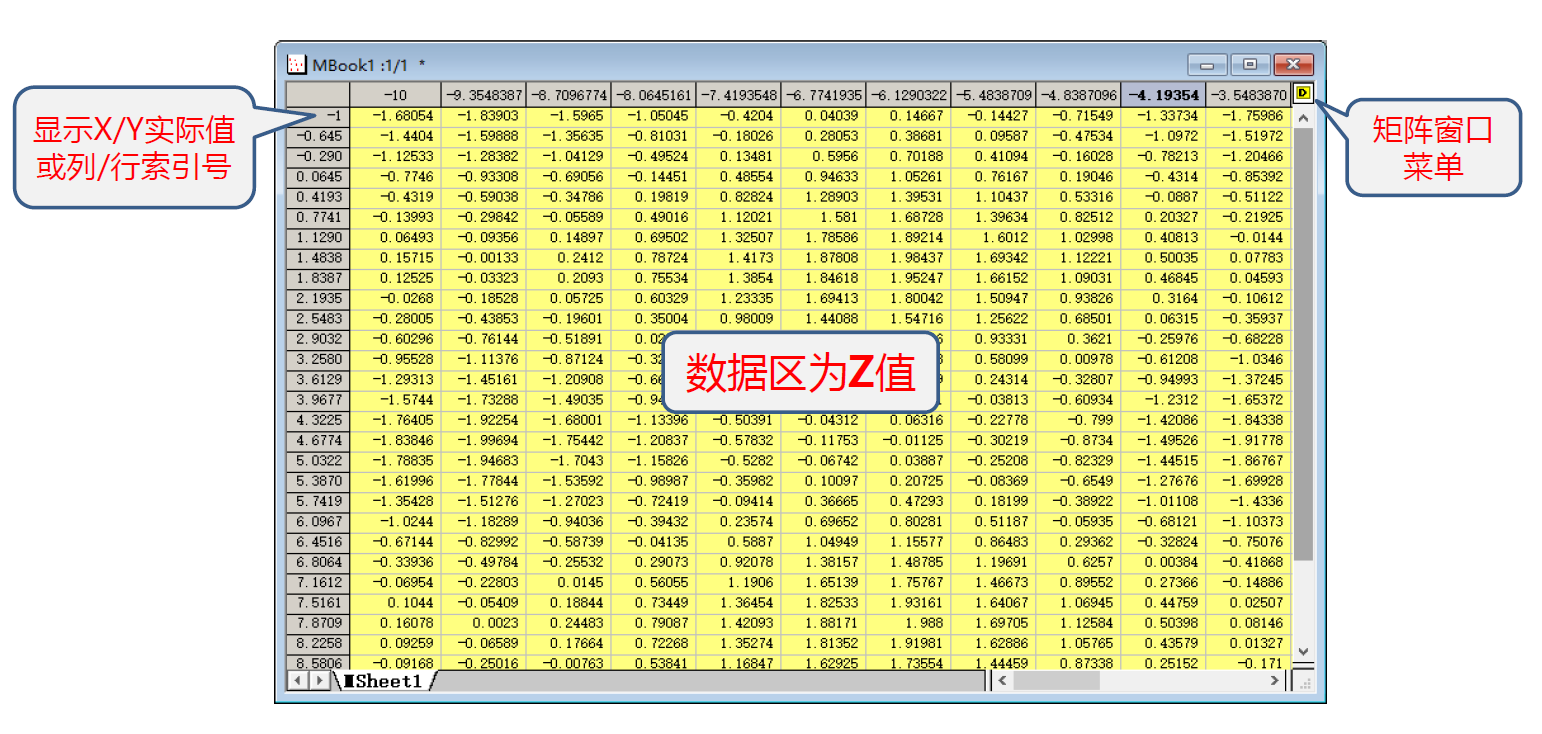

矩阵工作簿

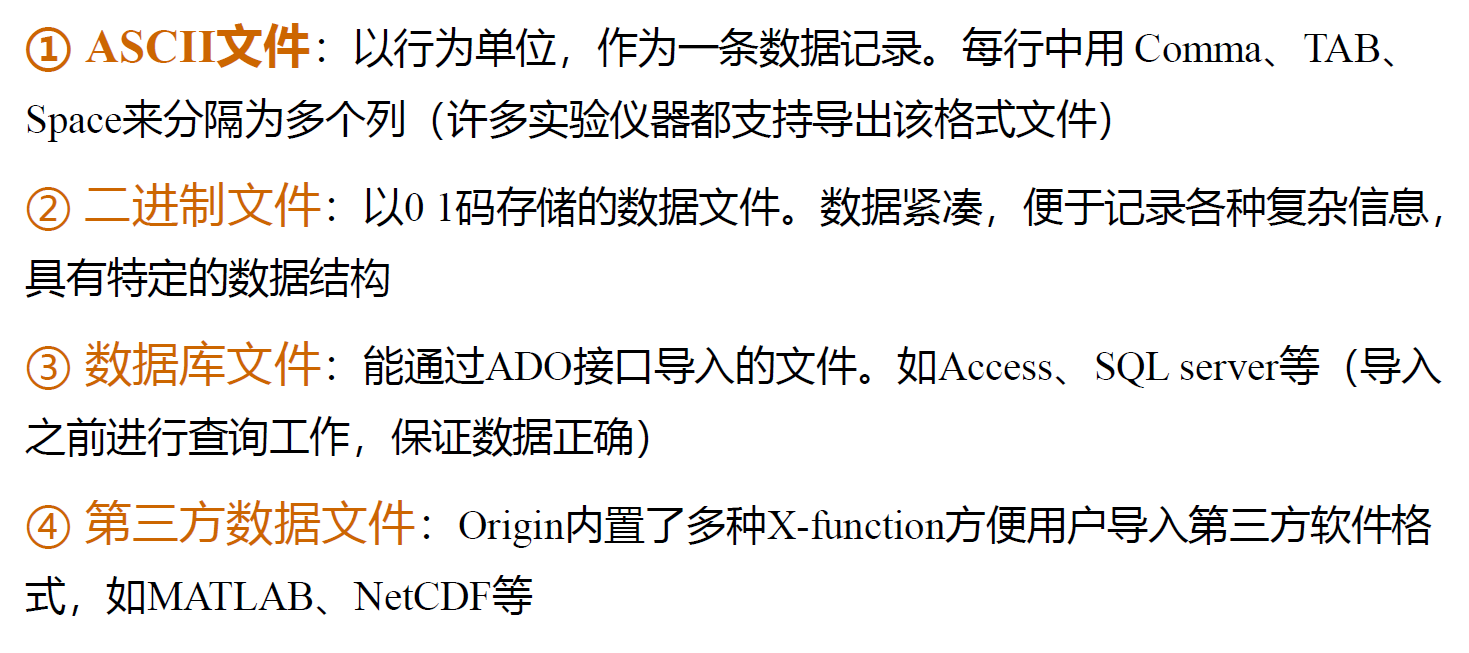

数据文件类型

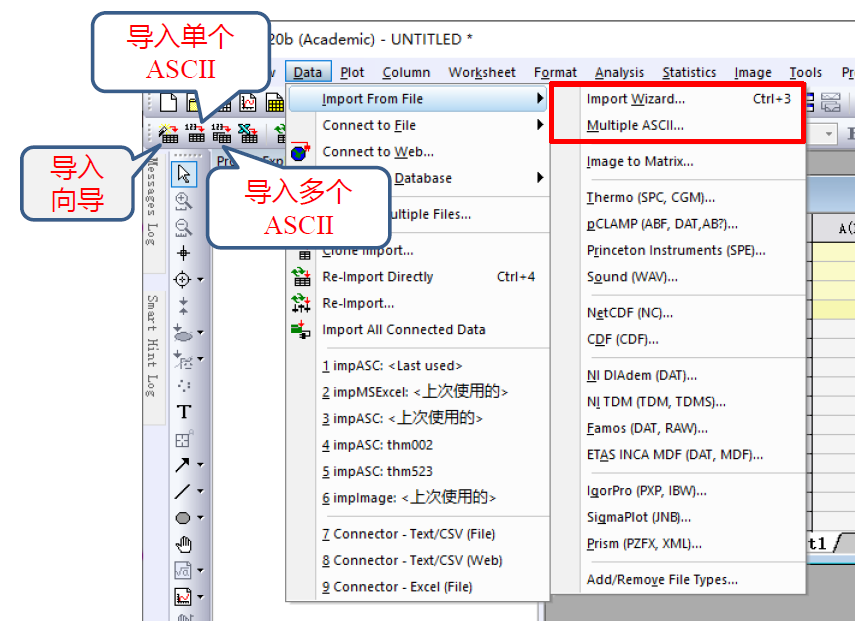

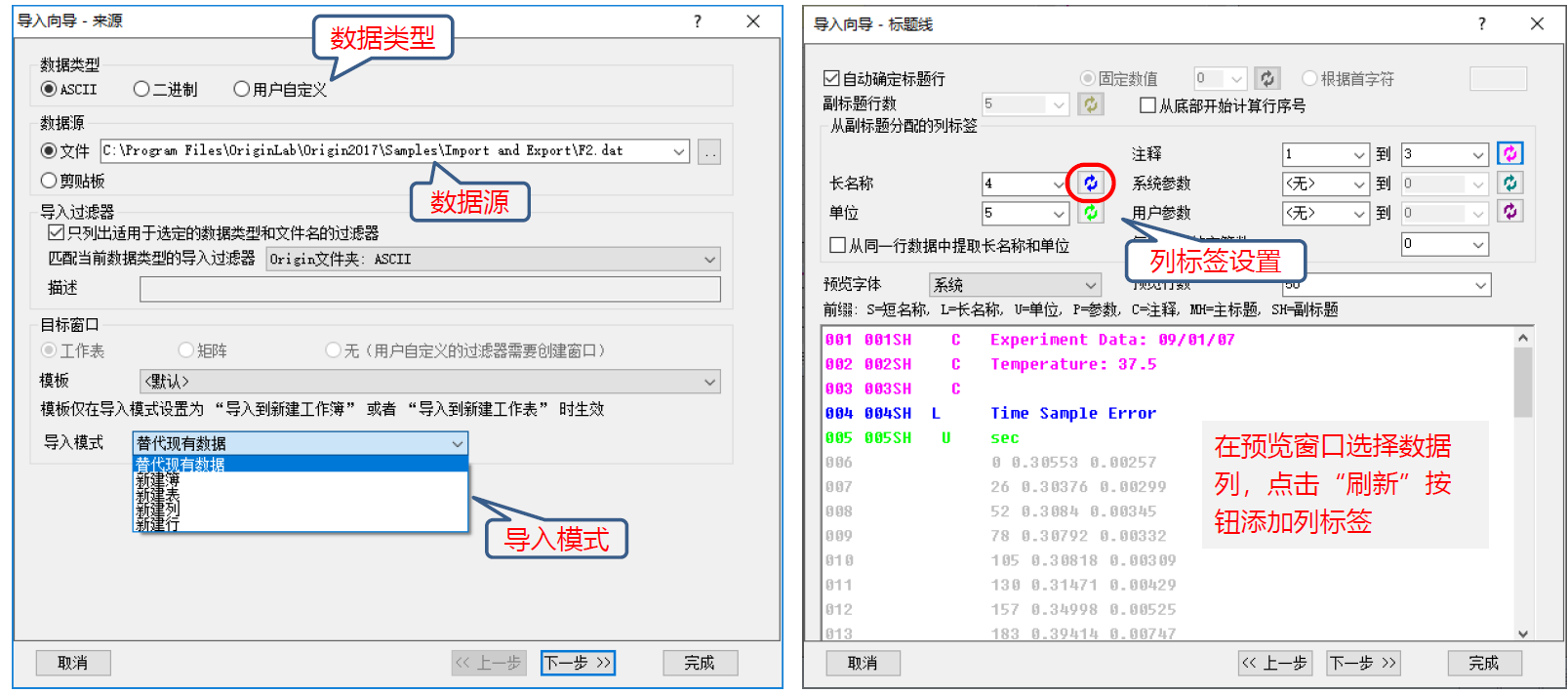

ACSCII文件的导入
导入
来源和标题线

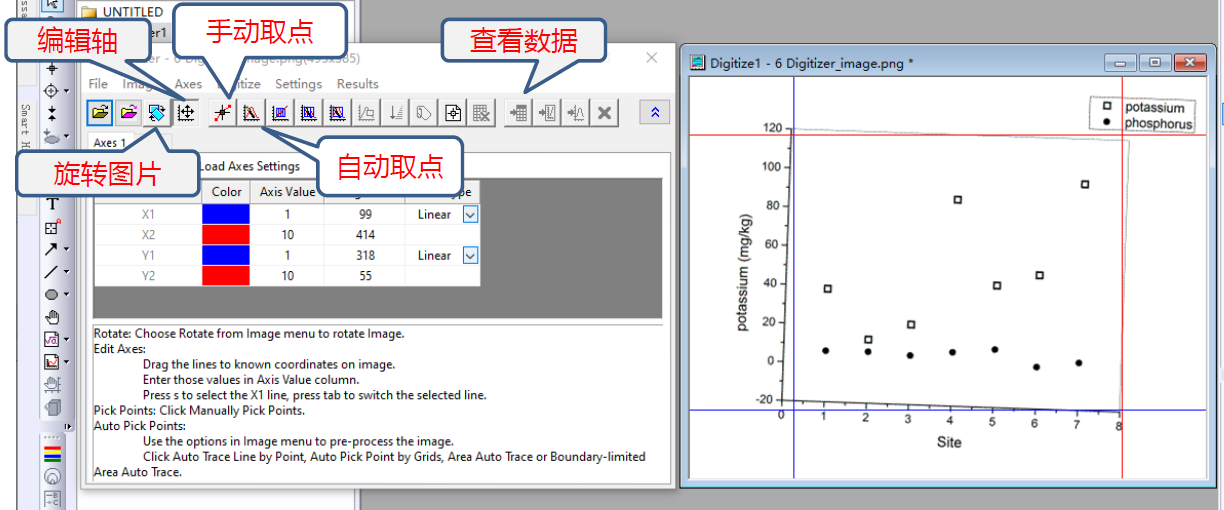

Digitizer

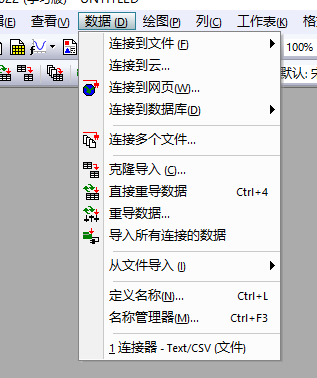

数据连接
- 连接到文件：Text/CSV、 Excel 、 MATLAB 等
- 连接到网页：使用数据连接器导入在线的第三方数据文件
- 连接到数据库
图形的绘制和导出

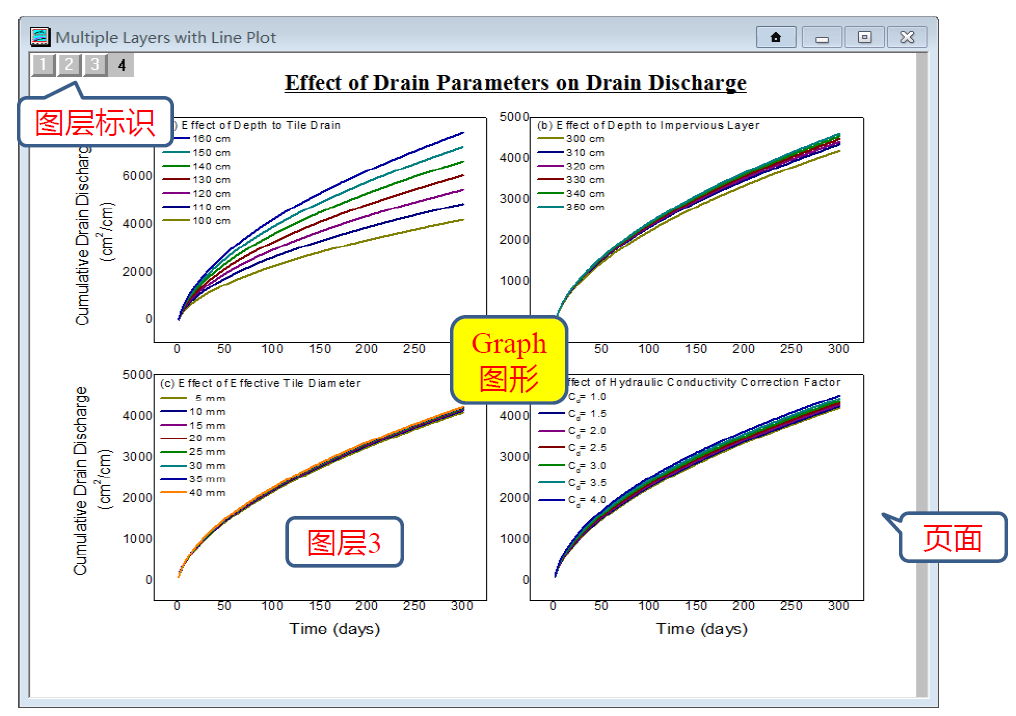

图形窗口层次结构
- 页面
- 图形窗口背景（白色区域）
- 图形
- 包含一个或者多个图层
- 图层
- 三要素
- 坐标轴
- 数据图
- 与之关联的图例或文本
- 三要素

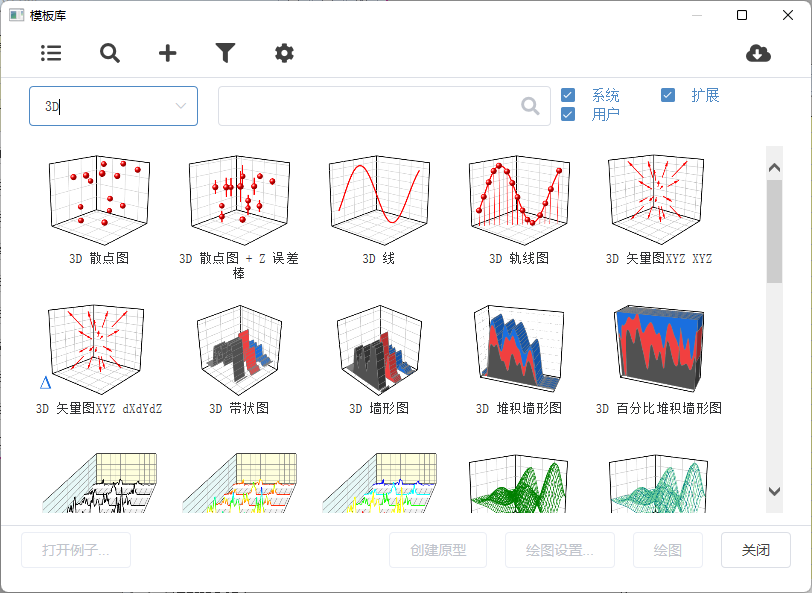

内置的模板库
基本绘图方法

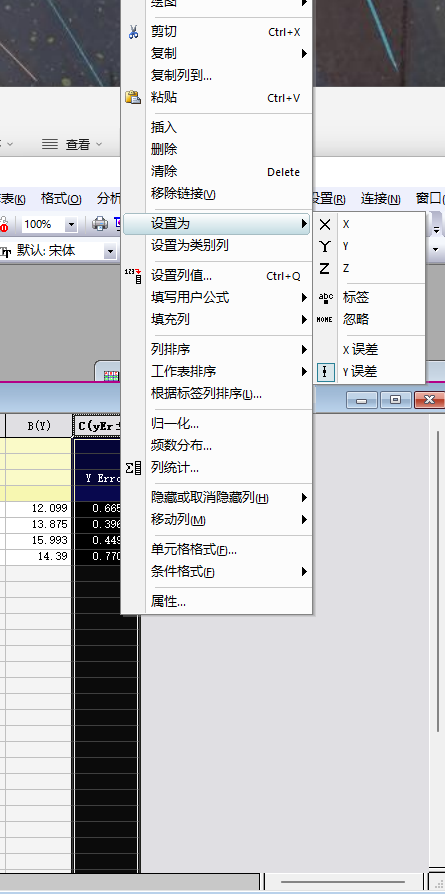

设置列的类型，选择列来绘制图形
- 选中列右键选择设置为
在下方菜单栏
选中当前的工作簿，选择想要绘制的图形

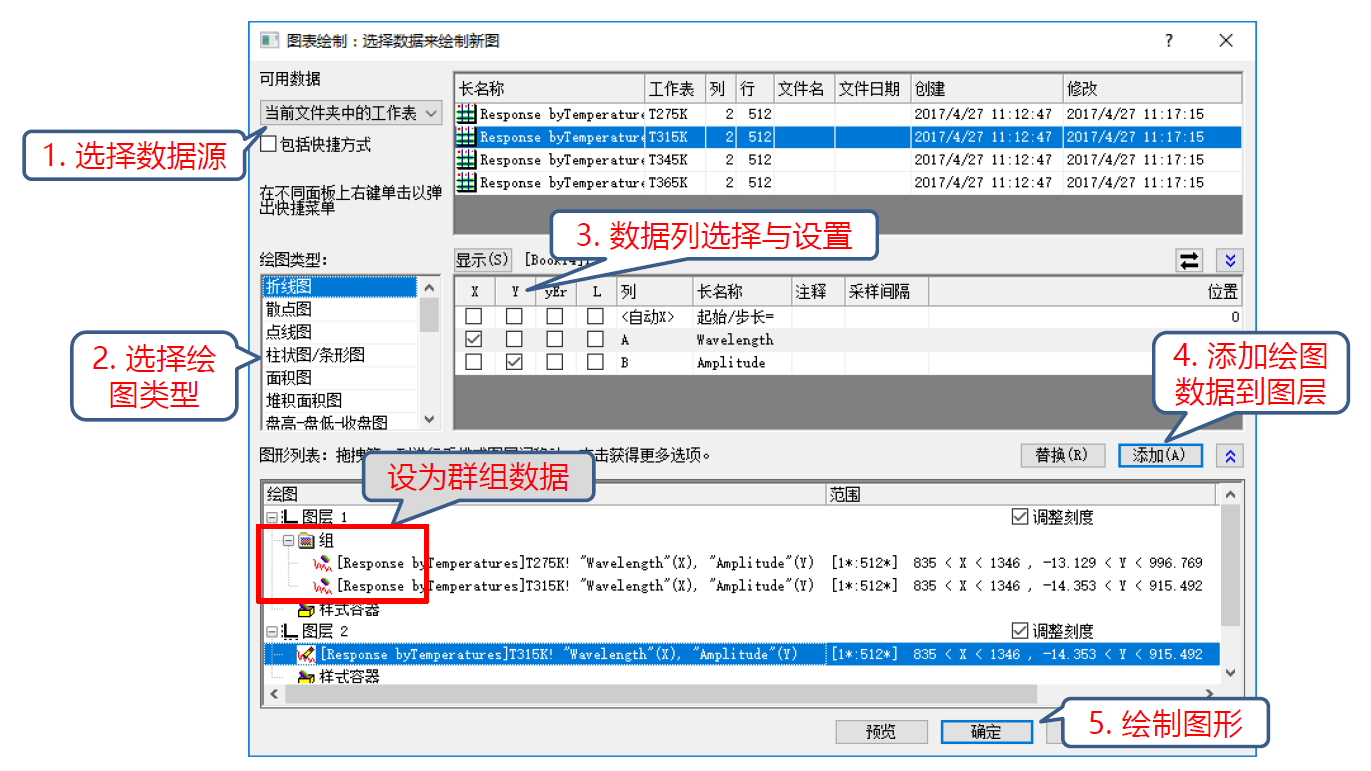

图表绘制对话框绘图
注意这里的点击添加！！！！

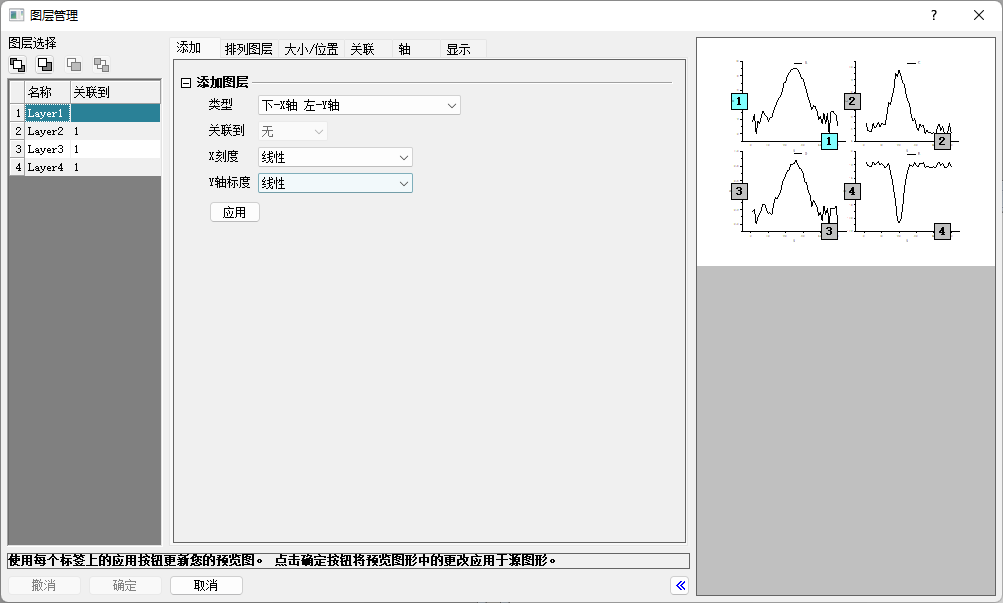

图层管理对话框
小结
在工作表中选择数据绘图
导入数据，设置列类型
选择数据列（选中要绘制的列）
应用菜单 栏（工具栏 ）适宜的绘图模板
利用图表绘制对话框绘图
- 可在项目文件范围内选取不同工作表的数据列，绘制在同一图形上
- 可忽略工作表中数据列类型，为其重新指定列类型
图形定制
- 数据点
- 坐标轴
- 图层
- 图形对象

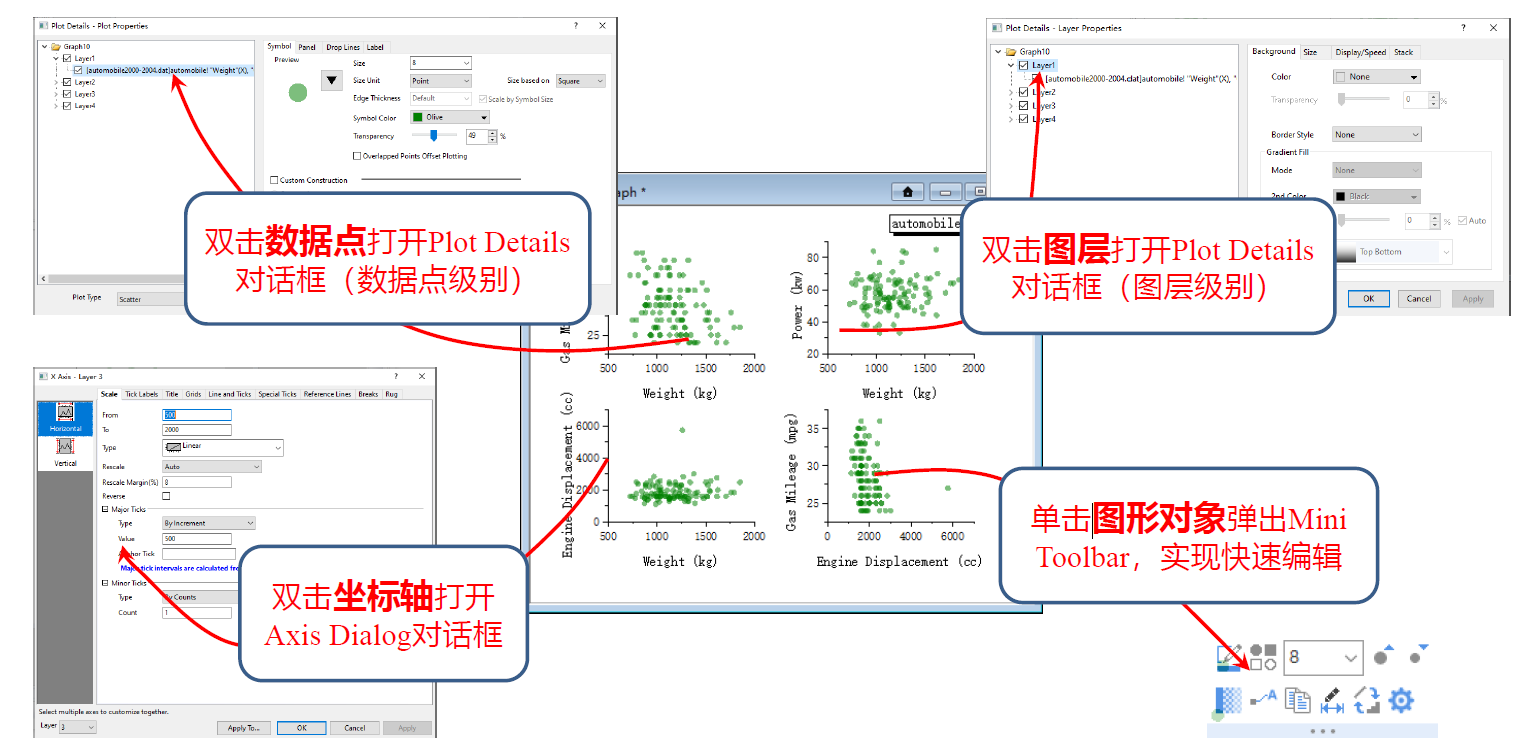

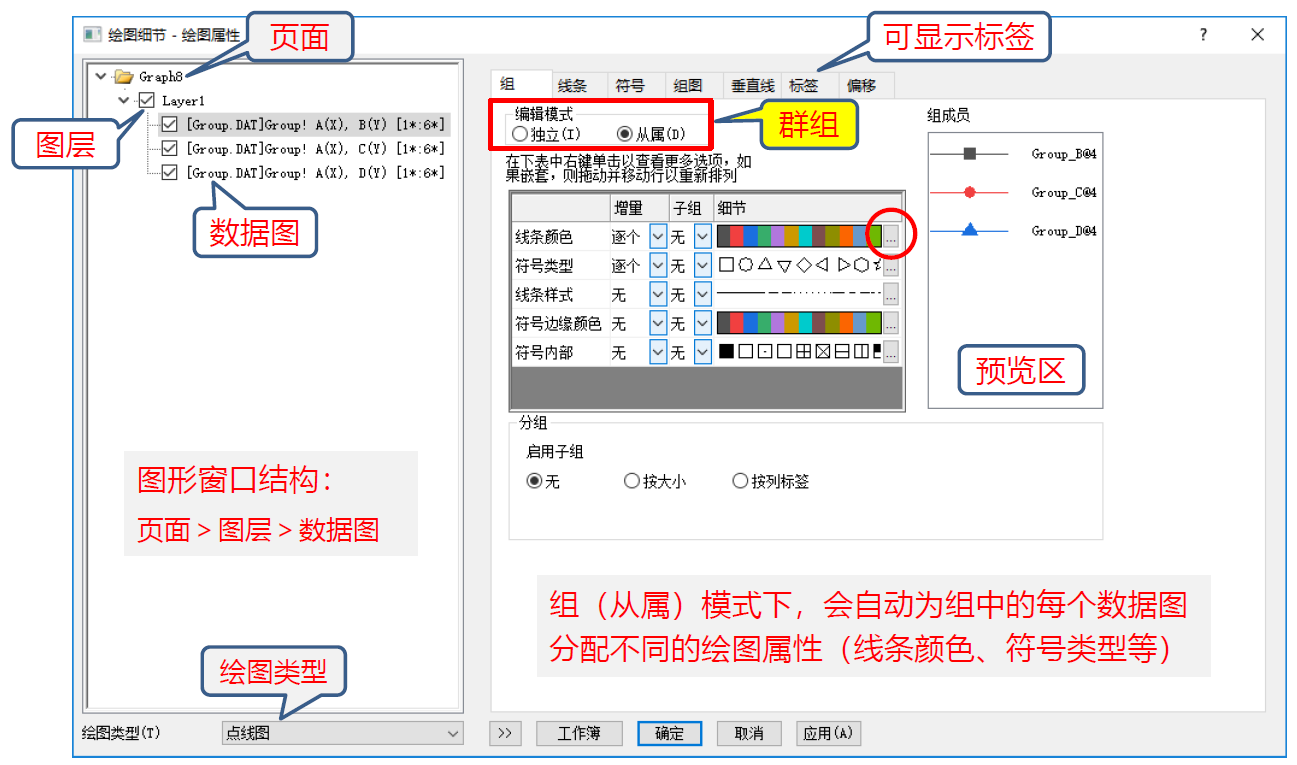

绘图细节对话框

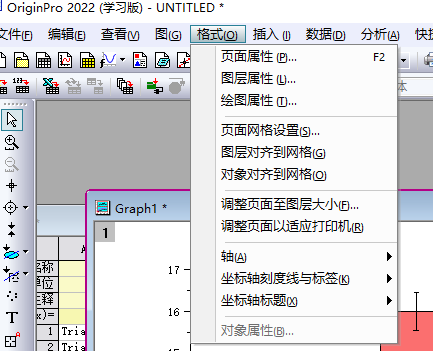

在菜单栏的格式选项中

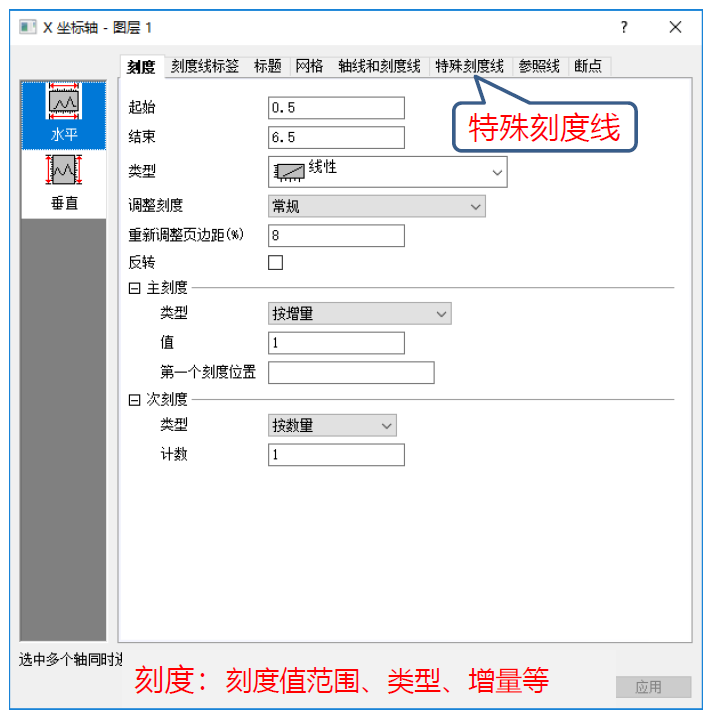

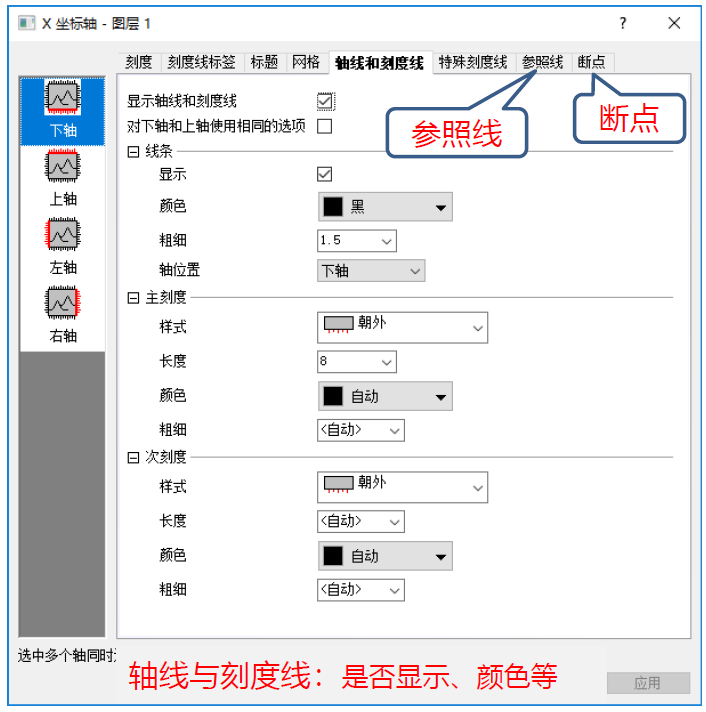

X、Y坐标轴

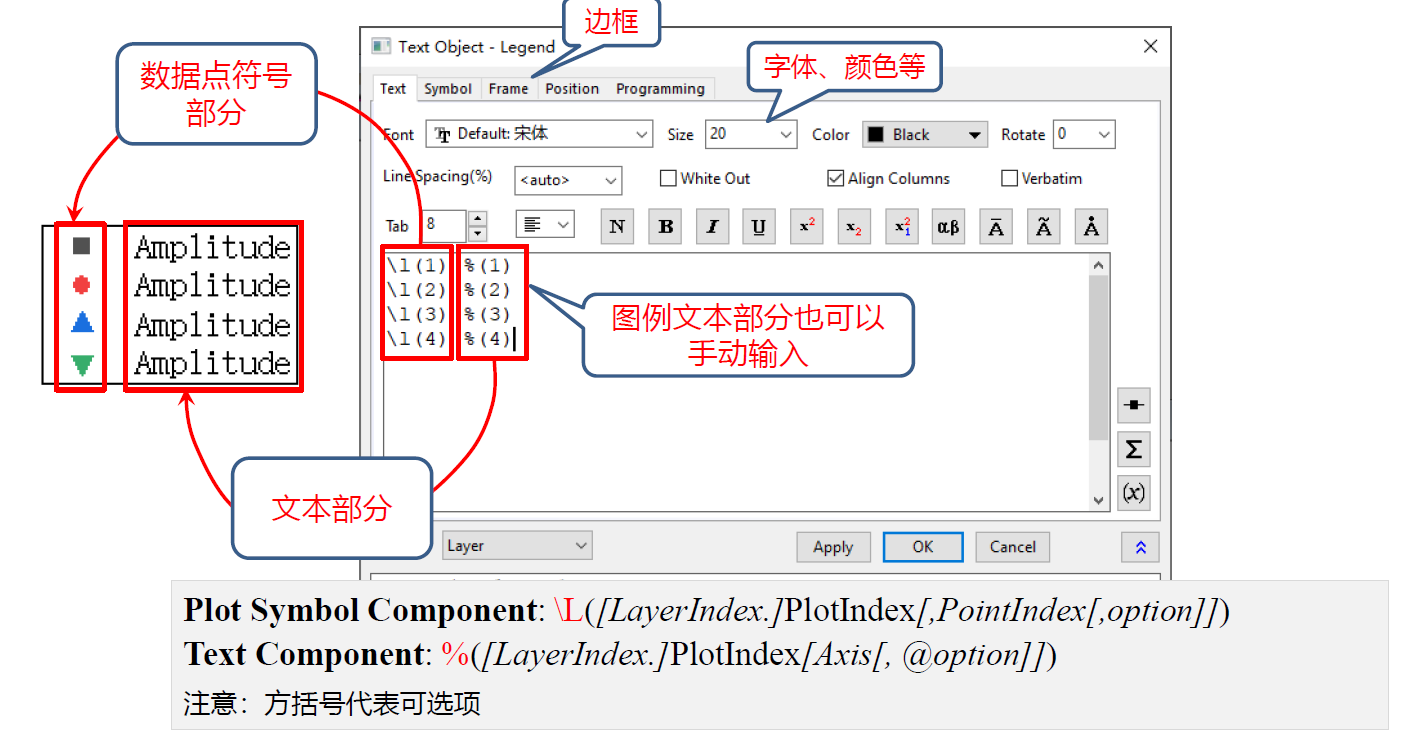

图例

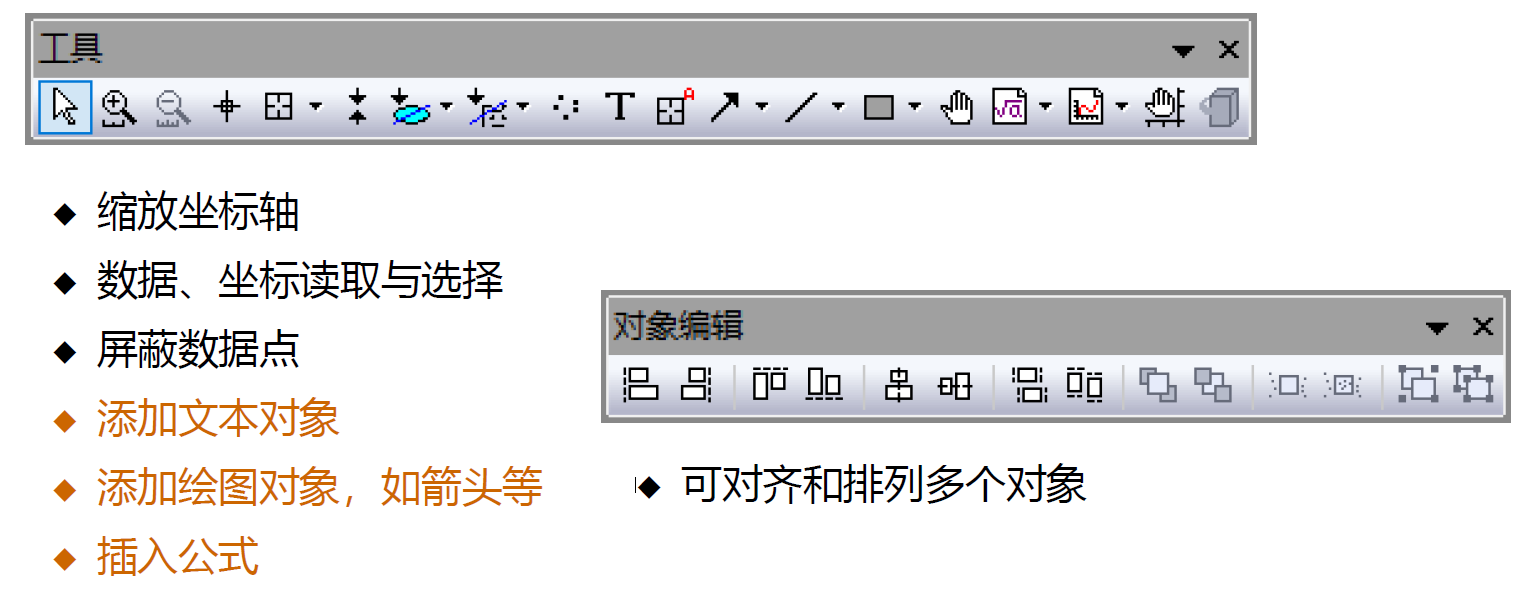

工具和对象编辑工具栏

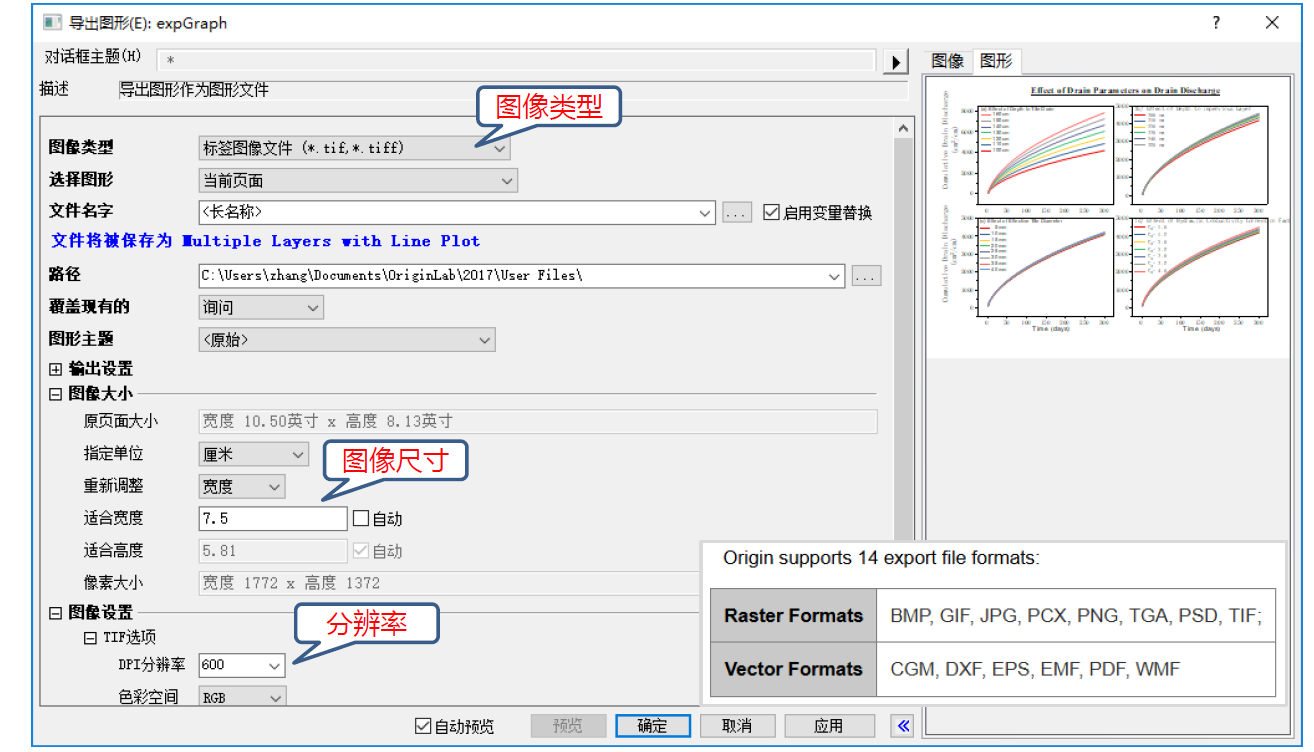

导出图形

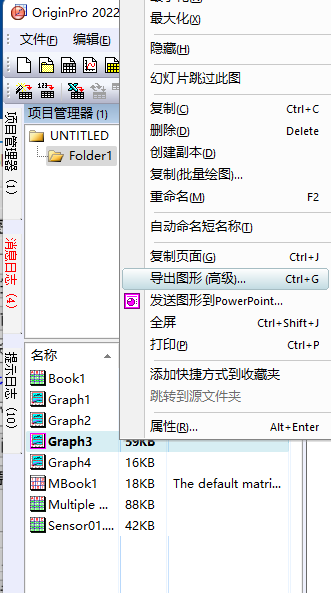

导出图形选择项目管理器，选择想要导出的图形右键菜单，点击导出图形，也可以全部导出，在菜单栏上的文件中有导出的选项
一些快捷键和操作

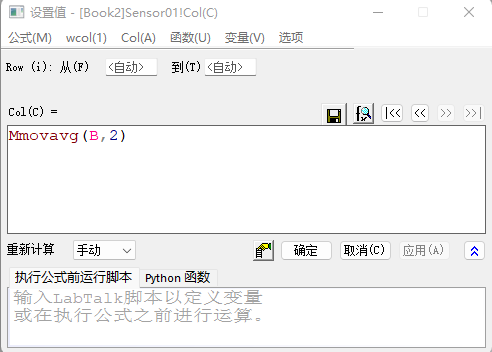

赋予某一列函数公式
- 选择一列
- Ctrl+Q，或者右键F(x)=这一行，选择对话框
- 在输入框内赋予该列关于某列的一个函数

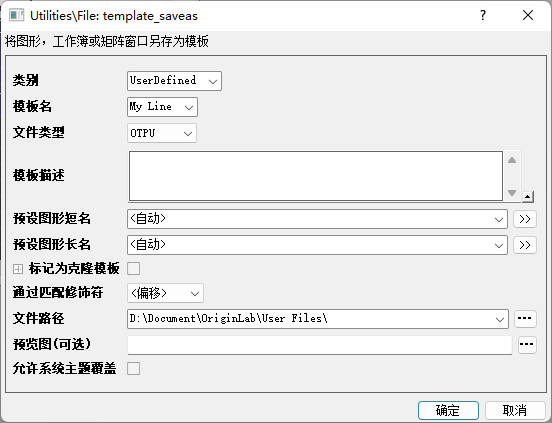

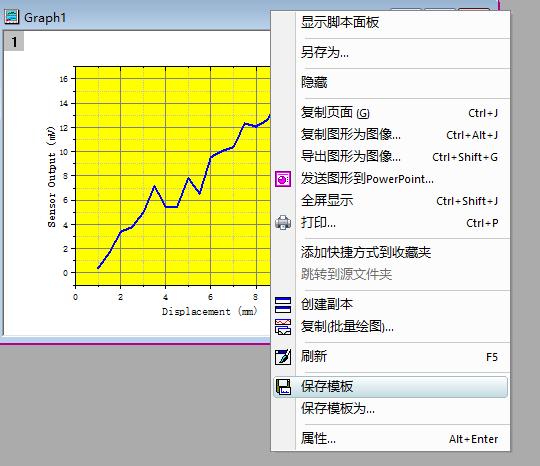

设置图像的模板
对于你要保存的图像模板，右键选择保存模板或者保存模板为，可以命名模板和规定模型文件类型

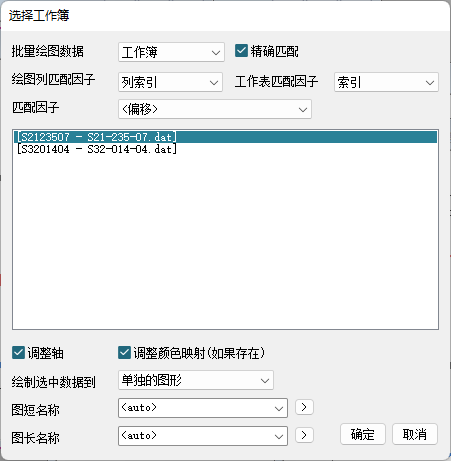

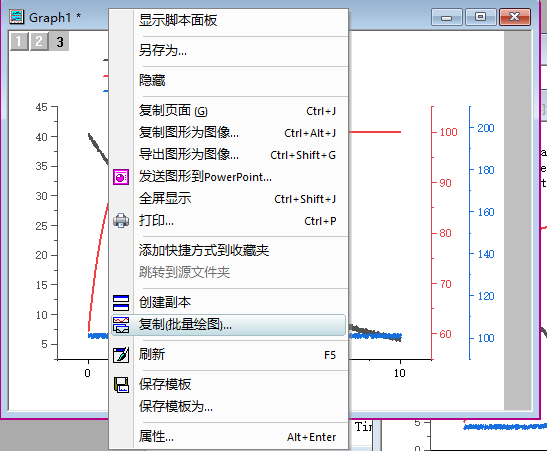

将当前图像的绘制方法复制到其他工作簿中
右键图像选择复制(批量绘图)
选择你要绘画的工作簿
对图像放大和平移
z+鼠标滚轮：刻度的放大和缩小
x+左右移动：左右平移
ctrl+R：复原

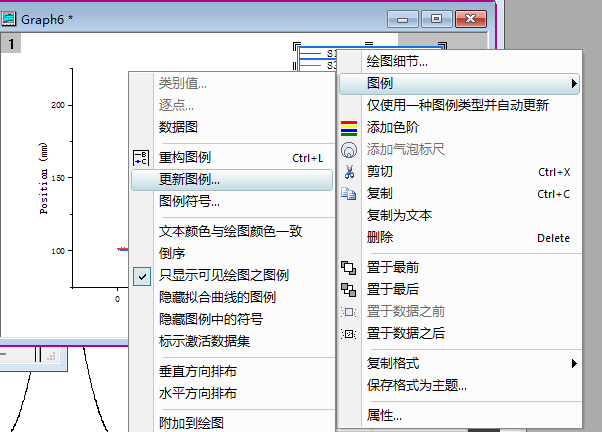

更新图例
选中图例，右键，图例

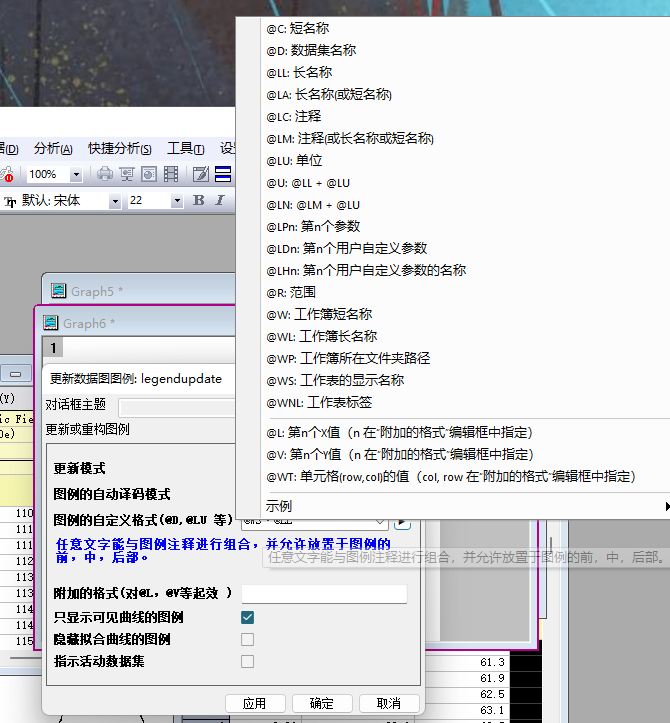

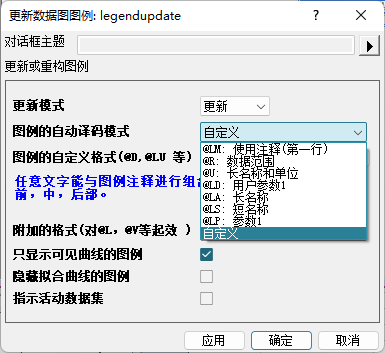

图例的自动译码模型，可以选择自定义
自定义格式旁边右箭头可以添加格式，构成自己的图例样式

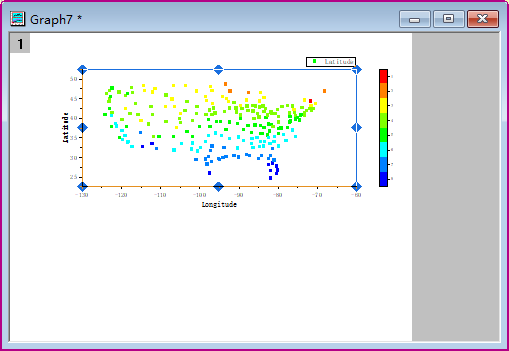

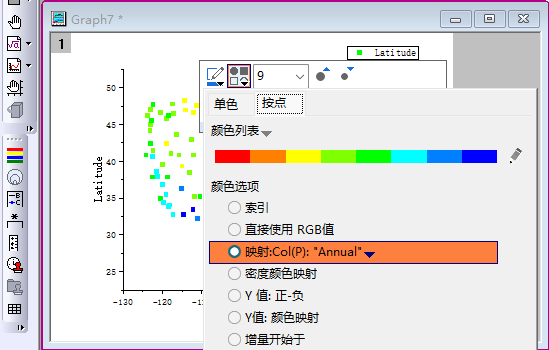

用色彩影射点
先选择添加色彩标尺，图中左边工具栏中四条色彩杆的图标
双击图像空白处可以弹出图像属性对话框

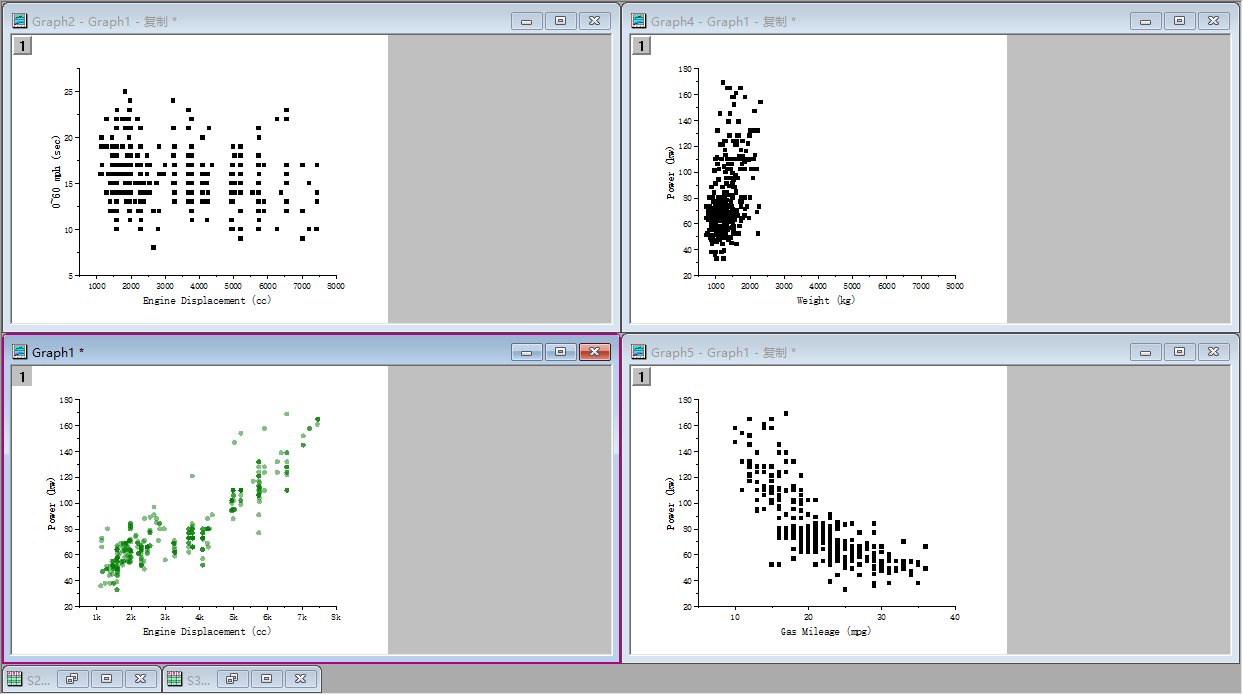

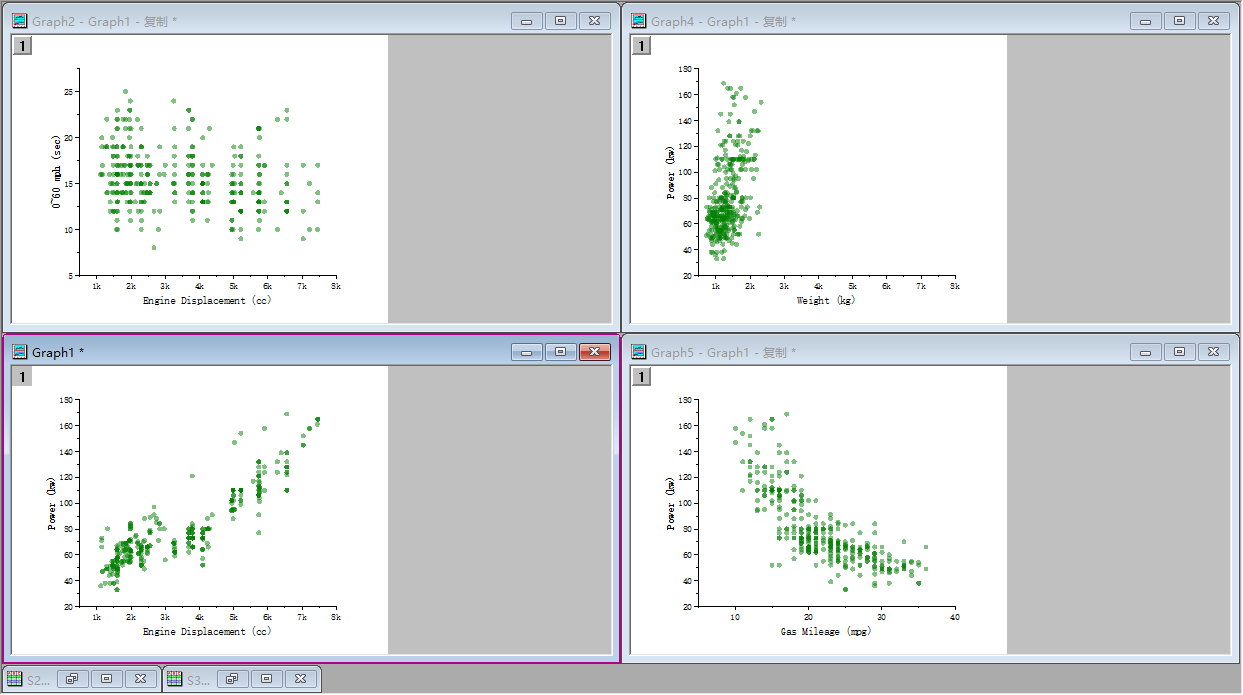

创建复制图后对原图修改，对复制图进行一键修改
对一张图像进行复制后，我们可以调整X轴、Y轴对应的数据，然后对原图进行修改，一键对所有复制图进行样式的同步

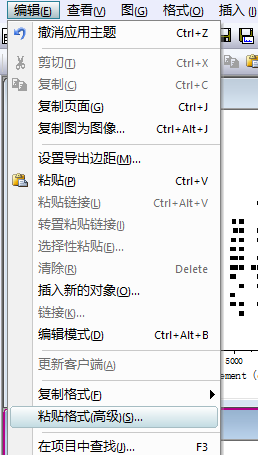

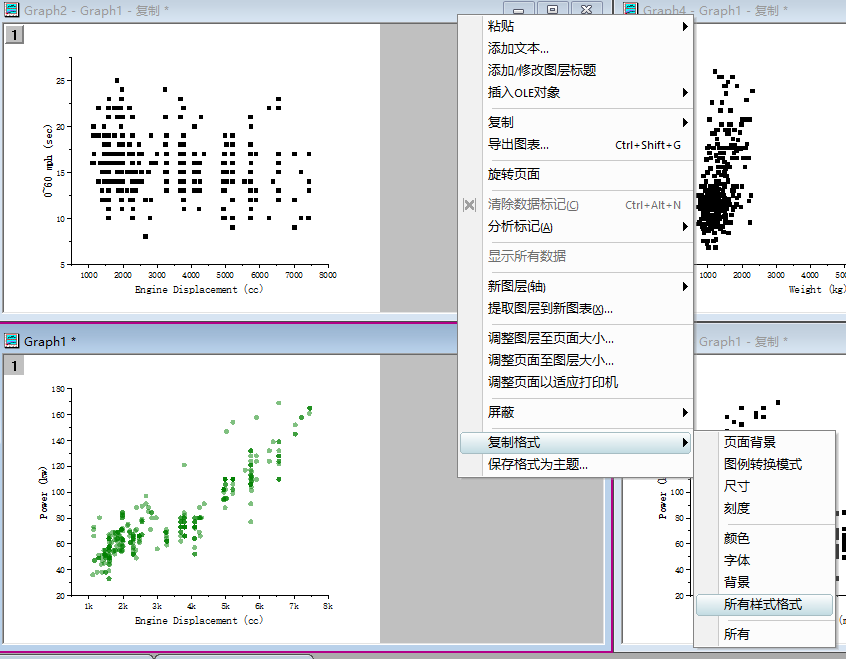

对原图的样式进行复制

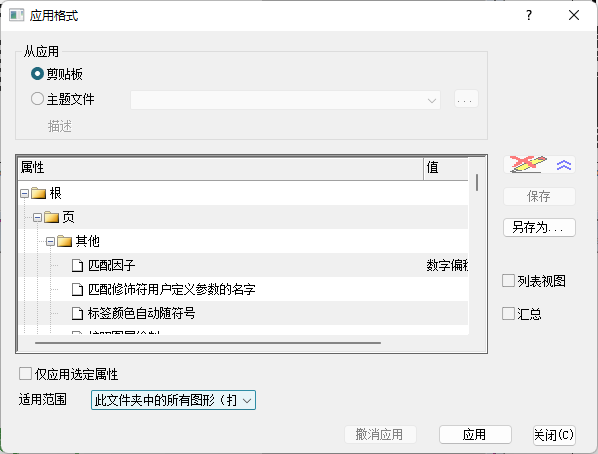

在菜单栏的编辑中，选择粘贴格式(高级)
应用格式，选择适用范围

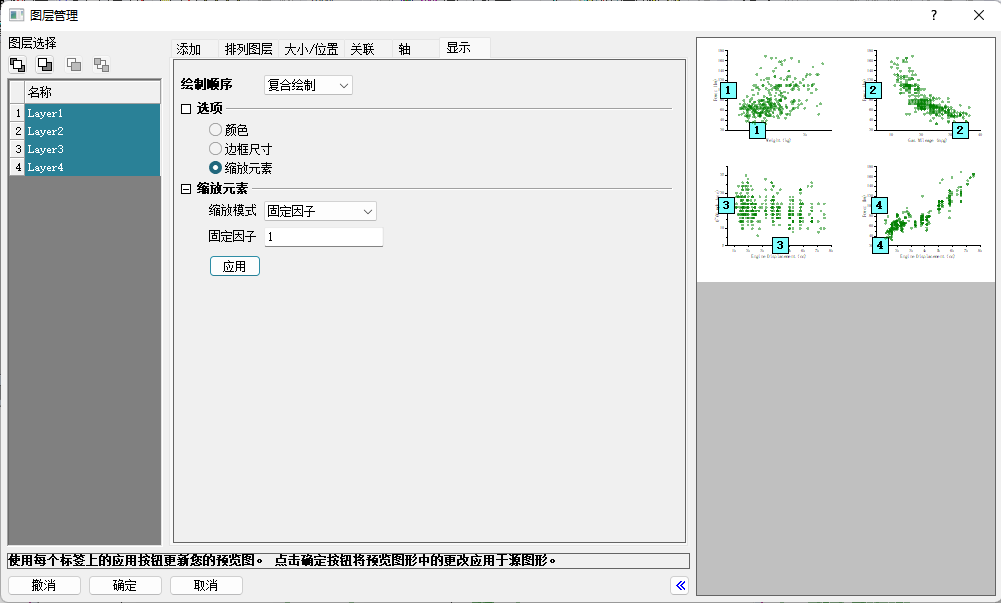

合并多个图像

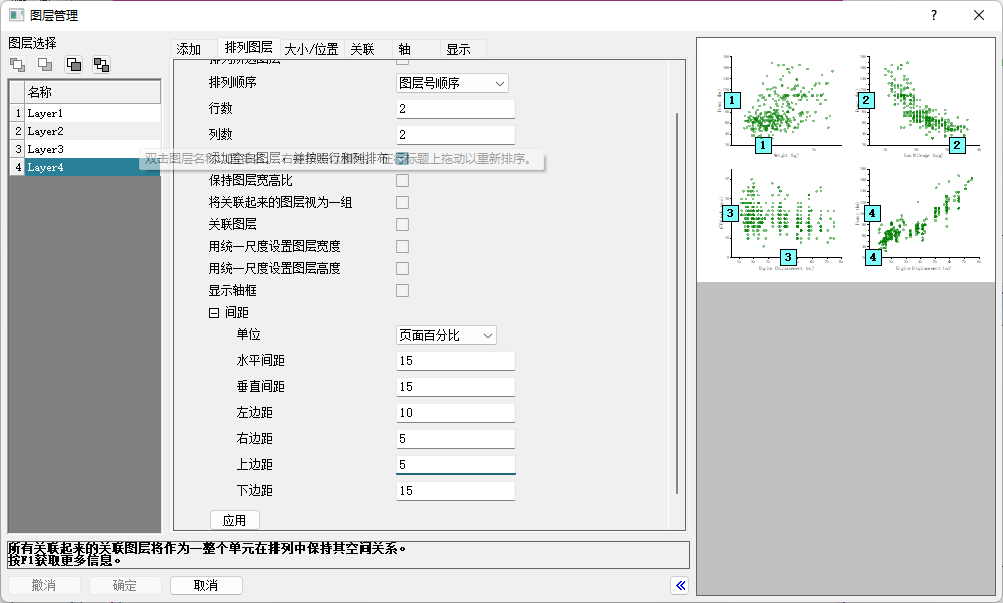

在图层管理中修改图像中各个图像之间的间隔

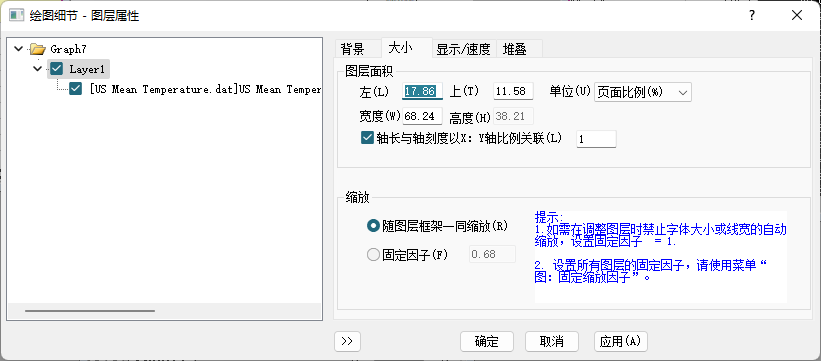

默认情况下，如果拖动图形层并调整其大小，或者在合并时调整了该层的大小，则文字字体和其他图形对象将重新调整大小。将“缩放模式”设置为“固定因子”可以防止在调整图层大小时缩放字体大小/线条厚度。（此行为也可以在“打印详细信息”对话框（图层级别）的“大小”选项卡中进行控制。）

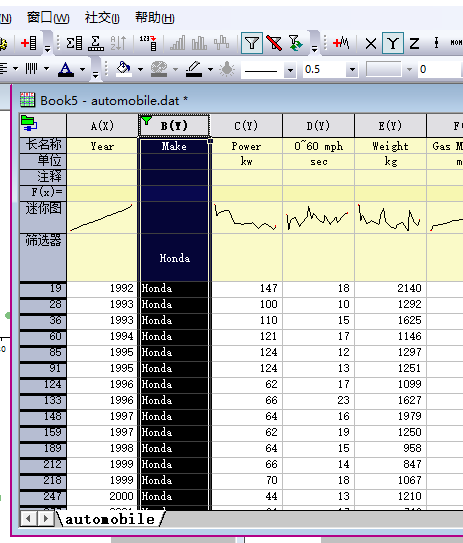

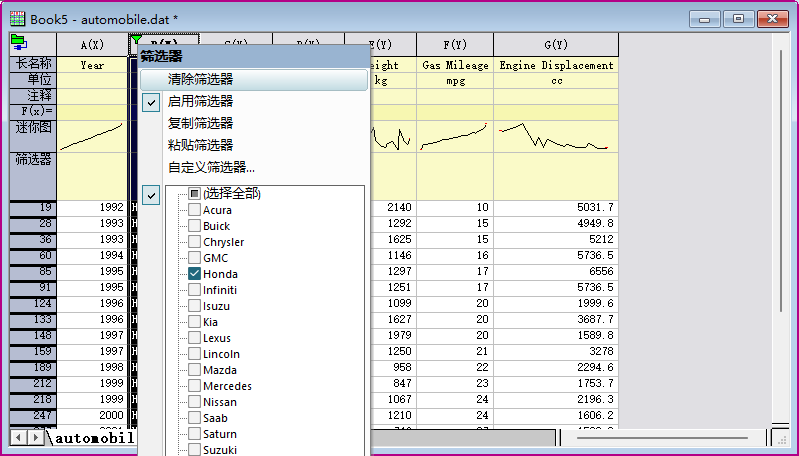

数据筛选器
以某一列的数值作为筛选值，选择右上方的漏斗图标，如图中所示
点击列左上角的绿色漏斗可以选择筛除数据

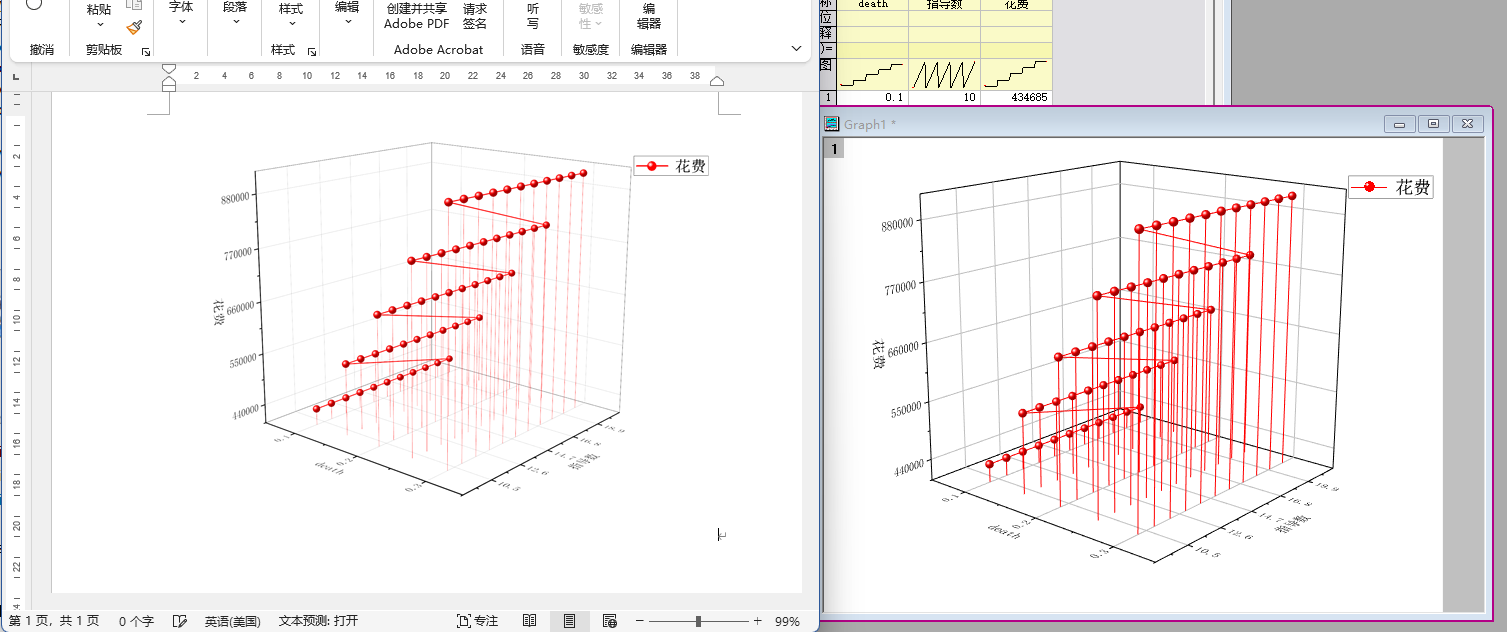

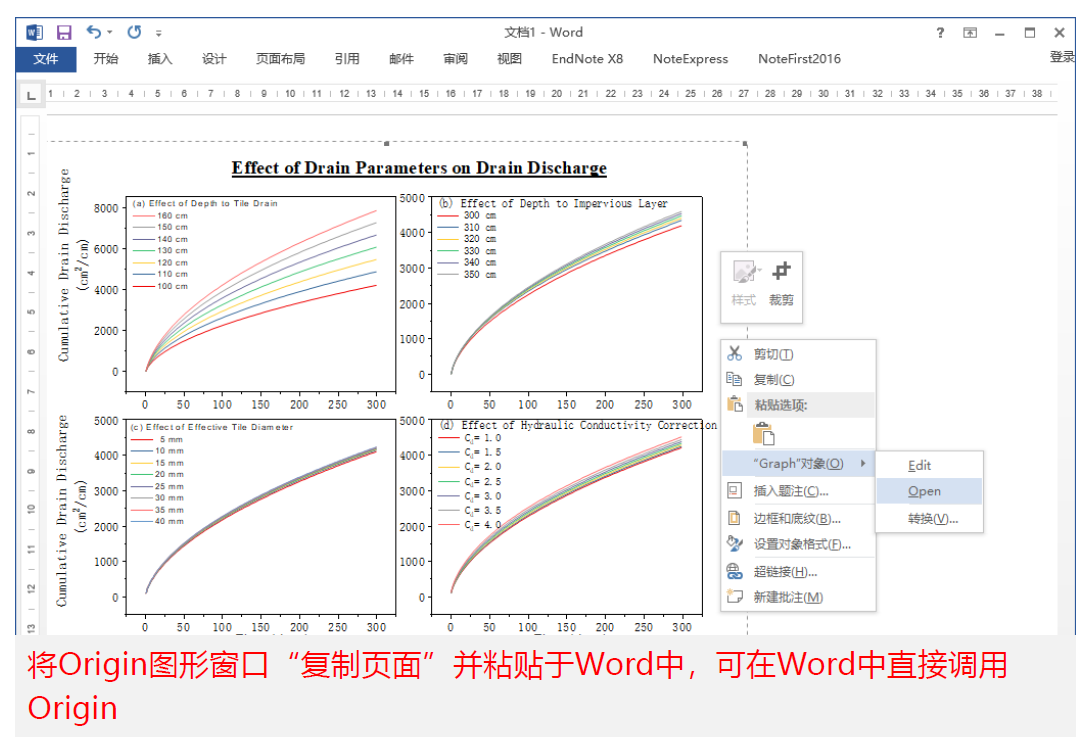

直接粘贴图像到Word
- 点击要复制的图像，Ctrl+J复制
- 在Word或者PPT中，Ctrl+V进行粘贴

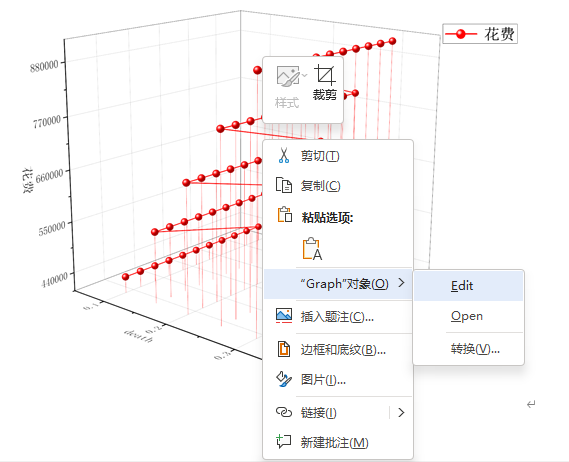

可以在Word中选择编辑，打开Origin对图像进行调整

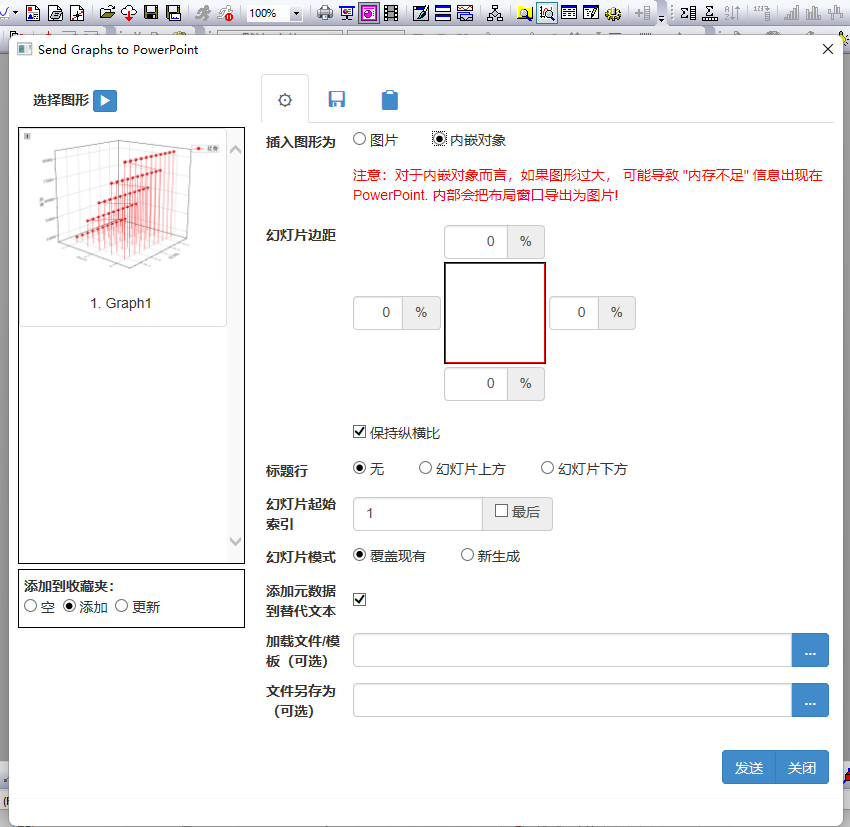

可以传送图像到PPT中

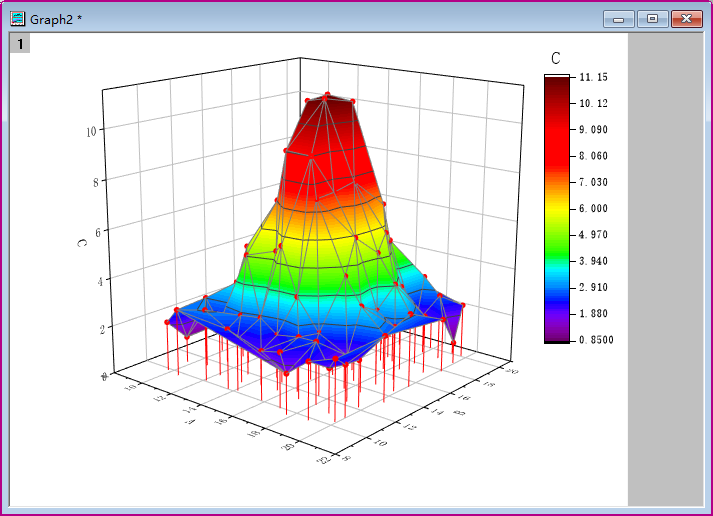

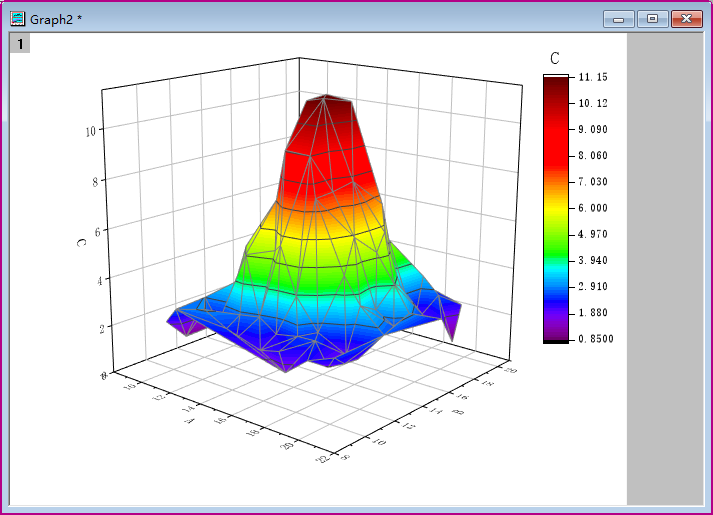

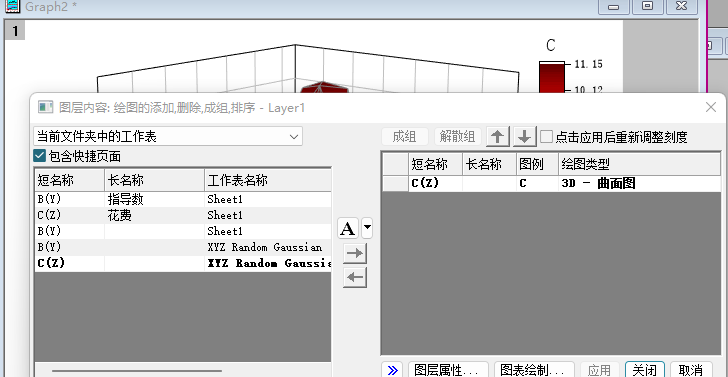

3D图像的叠加

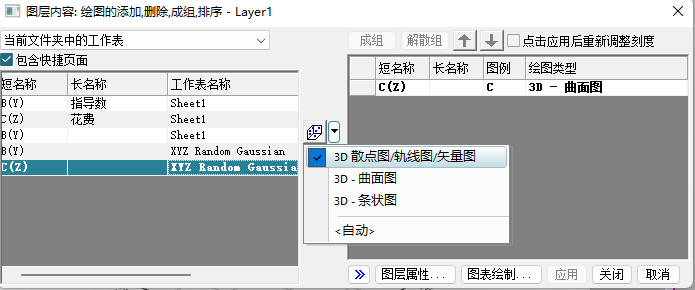

双击图层1的图标
选中相同的短名称的，选择图像，按右箭头添加

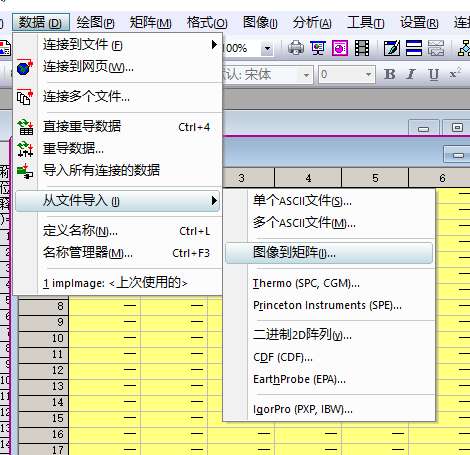

利用矩阵导入图像
新建一个矩阵工作簿,点击数据，选择图像到矩阵
